PHILIPPI

Distanzring 25 mm für UltraschalltankgeberType UTS 25 inkl. 5 Schrauben M5 x 60 mmHinweis: UTS 50 ist nicht mehr lieferbar. Alternativ können 2 Stück UTS 25 genommen werden.

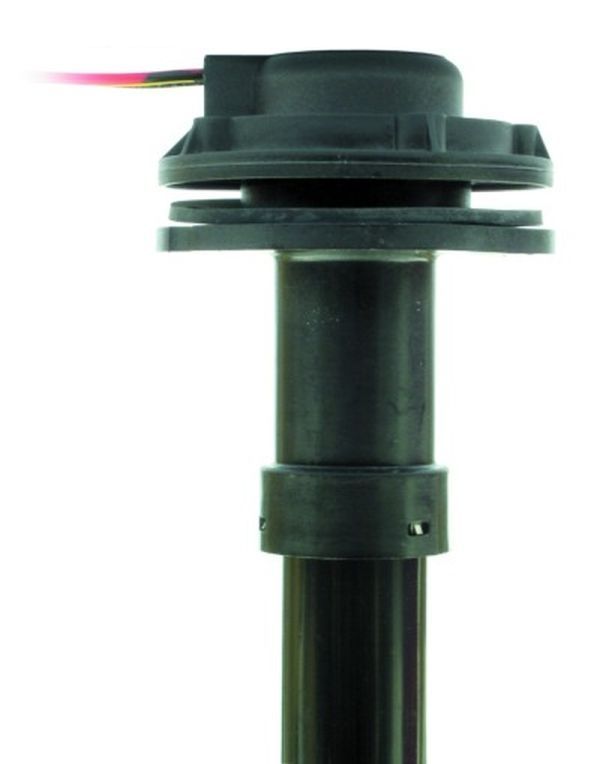

Schallführungsrohr für Ultraschalltankgeber UTV, UTN und UTR (ohne Ultraschallgeber). Ist eine Messung bei Schräglage gewünscht bzw. kann der Ultraschalltankgeber nicht parallel zu der Flüssigkeitsoberfläche eingebaut werden, ist das optionale Schallführungsrohr UFT vorzusehen.Zum nachträglichen Einbau auch für bereits vorhandene Ultraschalltankgeber geeignet.Länge 400 bzw. 800 mm (das Rohr kann beliebig gekürzt werden)5 Bohrungen nach SAE-NormBohrungsdurchmesser min. 41 mm

Schallführungsrohr für Ultraschalltankgeber UTV, UTN und UTR (ohne Ultraschallgeber). Ist eine Messung bei Schräglage gewünscht bzw. kann der Ultraschalltankgeber nicht parallel zu der Flüssigkeitsoberfläche eingebaut werden, ist das optionale Schallführungsrohr UFT vorzusehen.Zum nachträglichen Einbau auch für bereits vorhandene Ultraschalltankgeber geeignet.Länge 400 bzw. 800 mm (das Rohr kann beliebig gekürzt werden)5 Bohrungen nach SAE-NormBohrungsdurchmesser min. 41 mm

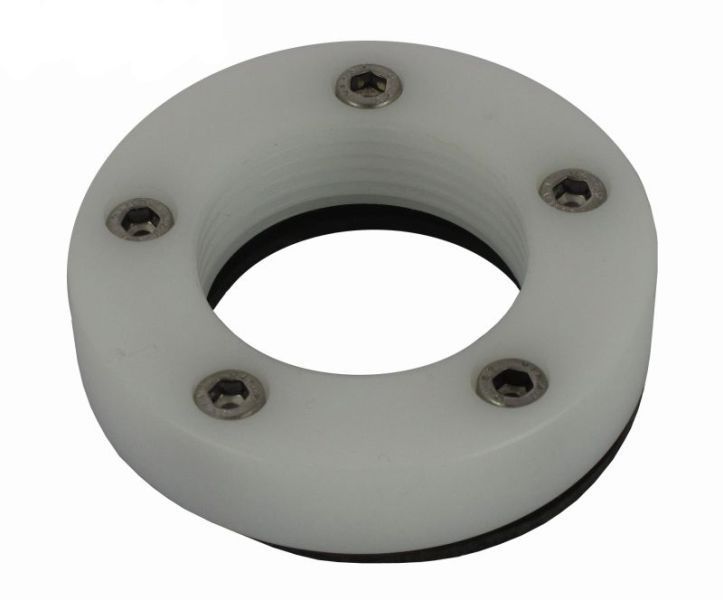

von TGW/TGT auf SAE Lochkreis inc. MontagematerialAufbauhöhe: 15 mm plus Dichtung 2mm, d: 70 mm

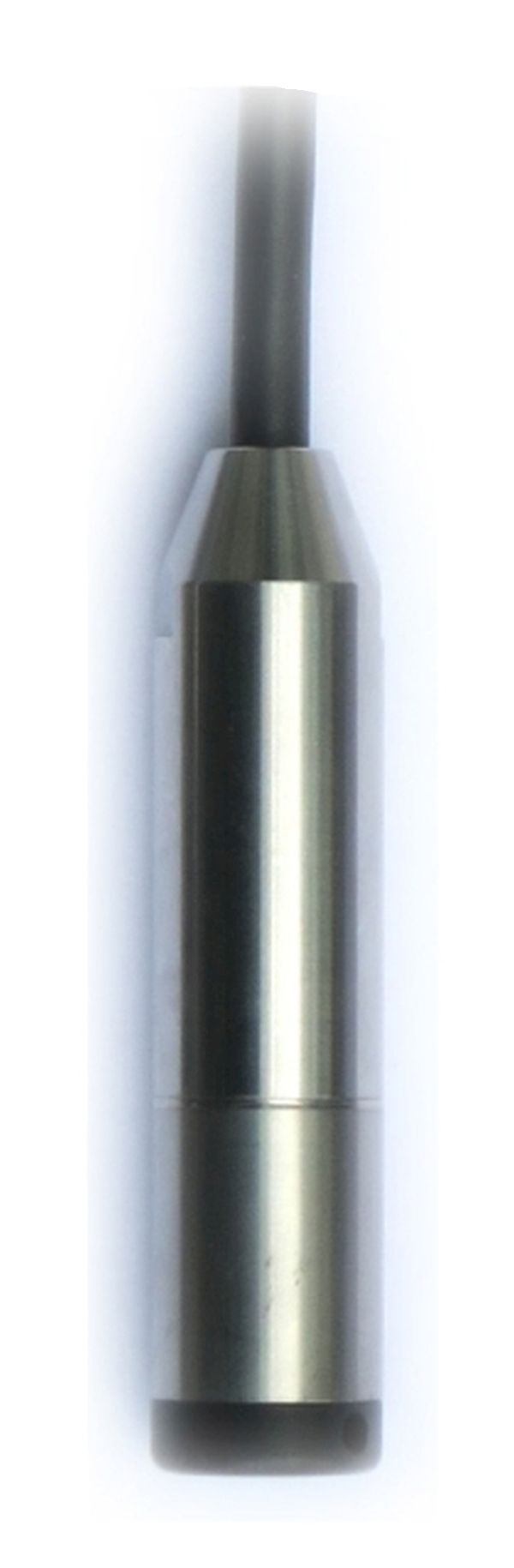

Die präzise und zuverlässige Füllstandsmessung mittels DrucksondeDie Drucksonde TDS wird als Tauchsonde auf den Boden eines Tanks abgehängt. Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand der Flüssigkeit. Das PUR-Anschlusskabel der Tauchsonde enthält einen dünnen Luftschlauch zum rückseitigen Druckausgleich für die Messzelle. Dadurch kompensieren sich Luftdruckschwankungen automatisch und führen nicht zu Messwertverfälschungen.Geeignet für Diesel-, Wasser-, Abwasser und Fäkalientanks, nicht für Benzin, Kerosin, Petroleum (EEx-Zone). Sehr genaue und zuverlässige Messung bei hoher Messauflösung (ca. 1cm), auch bei Schwall.Im Lieferumfang ist ein Montageflansch (Ø 79 mm) mit verschiedenen Lochkreisen (analog TGT und SAE) und PG-Verschraubung und bei Angabe der Tanktiefe ein Führungsrohr zur mechanischen Führung des Gebers enthalten.Die Drucksonde TDS wird in Verbindung mit einem Tankmonitor TCM 4V oder Tankinterface CMT 2 (Systemmonitor PSM) eingesetzt.Achtung: Beim TCM4V ist eine Hardwareanpassung „4-20 mA“ notwendig !· Messbereich 0 - 200 mbar (entspricht 1-200 cm)· Ausgang DC 4 – 20 mA, 2-Ader-Prinzip· Betriebsspannung 10 – 30 V DC über Messleitung und Vorwiderstand· Arbeitstemperaturbereich +5 – 40 °C· Sondengehäuse Edelstahl 1.4404 (316 L, V4A), L 97 mm, Ø 22 mm· Gewicht ca. 0,2 kg, ohne Kabel· Tauchkabel PUr schwarz, Länge 6 m, ölbeständig

TGT 900, Tauchrohrgeber incl.Gewindeflansch und Dichtung

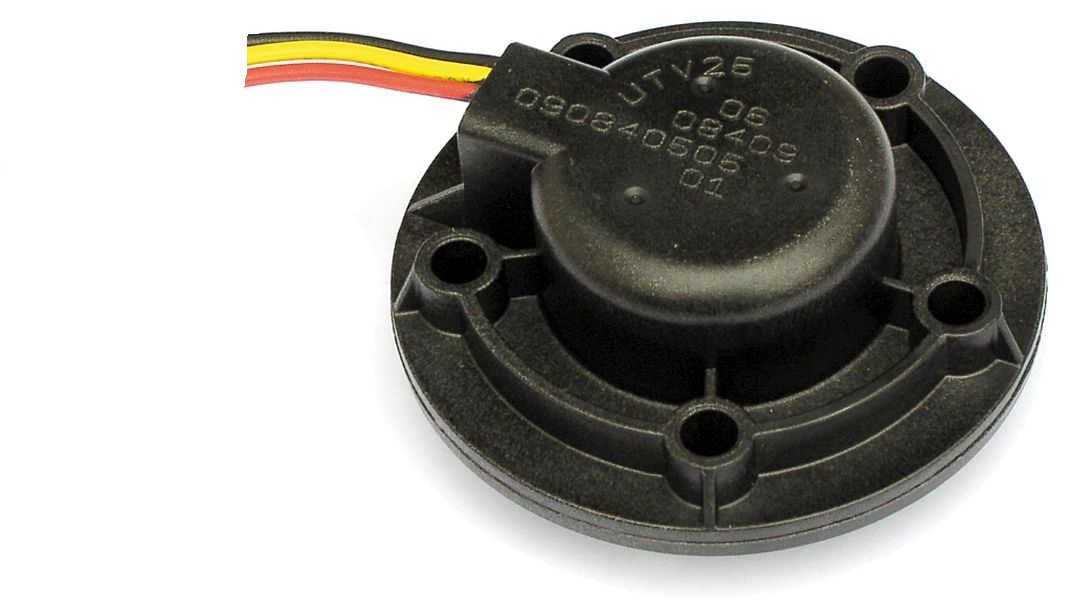

- für Tanktiefe 200 mm- Berührungslose Füllstandsmessung von Tanks mittels Ultraschalltechnologie- Keine beweglichen Teile im Tank, die verschmutzt oder beschädigt werden können- Praktisch wartungsfrei, ideal für Fäkalientanks- Einfacher Austausch vorhandener, konventioneller Tankgeber- Geeignet für Diesel-, Wasser- und Fäkalientanks, nicht geeignet für Benzin- Ausgangssignal UTV: Spannungsbereich 0,5 - 2,5 V, verwendbar für TCM Tankmonitor und UTV52 Rundinstrumente- Befestigung nach SAE-Norm (5 Befestigungsbohrungen im Lochkreis von 53 mm)- Aufbauhöhe 25 mm, Durchmesser des Gebers Ø 68 mm, Bohrung mindestens 36 mm- Geeignet für 12 und 24 V Bordspannung- Die ersten 5 cm des Messbereiches sind nicht messbar und werden als Tank voll interpretiert

DFF Anschlussflansch für Schlauch 1/2”

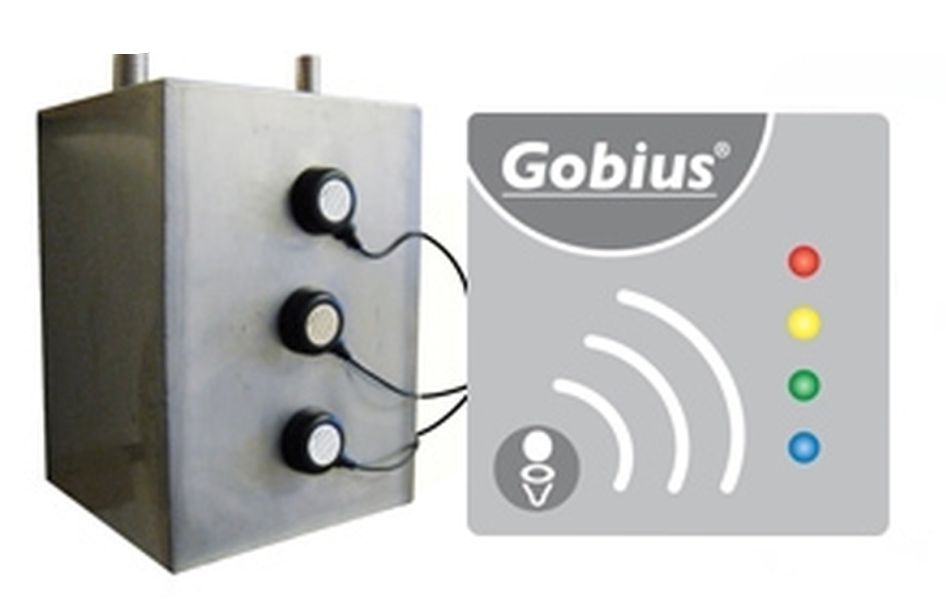

Die Tankmessung von außen kein Bohren notwendig!Der Füllstand wird mittels dreier außen am Tank angebrachter Schallsensoren ermittelt. Dabei erkennt jeder Sensor auf akustischem Wege, ob Flüssigkeit hinter der Tankwand steht. Die Füllstände werden in 4 Schritten 0%, 33%, 66% und 100% angezeigt. Die Tanksensoren werden von außen einfach seitlich am Tank aufgeklebt. Dies ermöglicht eine einfache und schnelle Installation, da keine Löcher in den Tank gebohrt werden müssen. Keine Verschmutzung der Sensoren, da kein direkter Kontakt mit dem Medium.Geeignet für alle Tankmaterialien: Stahl / Edelstahl Wandstärken 1-3 mm Aluminium Wandstärken 2-5 mm Plastik (Polyethylen) Wandstärken 2-10 mm Glasfiber Wandstärken 4-8 mmAuf dem Anzeigedisplay wird der Füllstand mittels 4 Leuchtdioden angezeigt. Parallel dazu kann dieser auch auf analogen Instrumenten oder dem Tankmonitor TCM 4V (in Vorbereitung) erfolgen.Lieferumfang: 3 Sensoren, Steuergerät, LED-FernanzeigeNennspannung 12 V/24 VStromaufnahme aktiv 40 mAAusgangssignal 10-180 &Ohm; 240-33 &Ohm; 4-20 mAAbmessungen Display B 60 x H 60 x T 3 mmAbmessungen Sensoren H 26 mm, Ø 70 mm

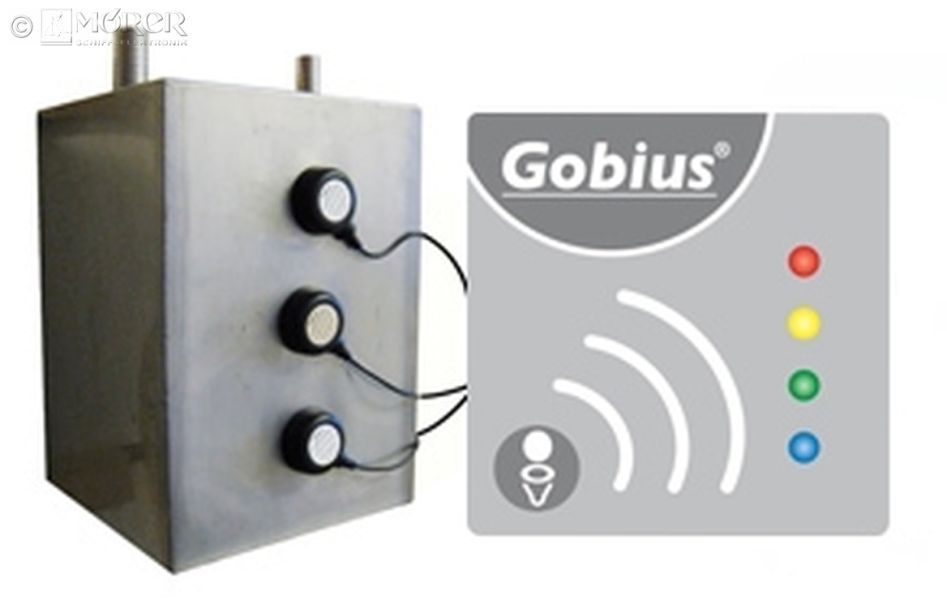

Die Tankmessung von außen kein Bohren notwendig!Der Füllstand wird mittels dreier außen am Tank angebrachter Schallsensoren ermittelt. Dabei erkennt jeder Sensor auf akustischem Wege, ob Flüssigkeit hinter der Tankwand steht. Die Füllstände werden in 4 Schritten 0%, 33%, 66% und 100% angezeigt. Die Tanksensoren werden von außen einfach seitlich am Tank aufgeklebt. Dies ermöglicht eine einfache und schnelle Installation, da keine Löcher in den Tank gebohrt werden müssen. Keine Verschmutzung der Sensoren, da kein direkter Kontakt mit dem Medium. Das Modell Gobius 4 Waste ist für Fäkalientanks konzipiert.Geeignet für alle Tankmaterialien: Stahl / Edelstahl Wandstärken 1-3 mm Aluminium Wandstärken 2-5 mm Plastik (Polyethylen) Wandstärken 2-10 mm Glasfiber Wandstärken 4-8 mmAuf dem Anzeigedisplay wird der Füllstand mittels 4 Leuchtdioden angezeigt. Parallel dazu kann dieser auch auf analogen Instrumenten oder dem Tankmonitor TCM 4V (in Vorbereitung) erfolgen.Lieferumfang: 3 Sensoren, Steuergerät, LED-FernanzeigeNennspannung 12 V/24 VStromaufnahme aktiv 40 mAAusgangssignal 10-180 &Ohm;, 240-33 &Ohm;, 4-20 mAAbmessungen Display B 60 x H 60 x T 3 mmAbmessungen Sensoren H 26 mm, Ø 70 mm

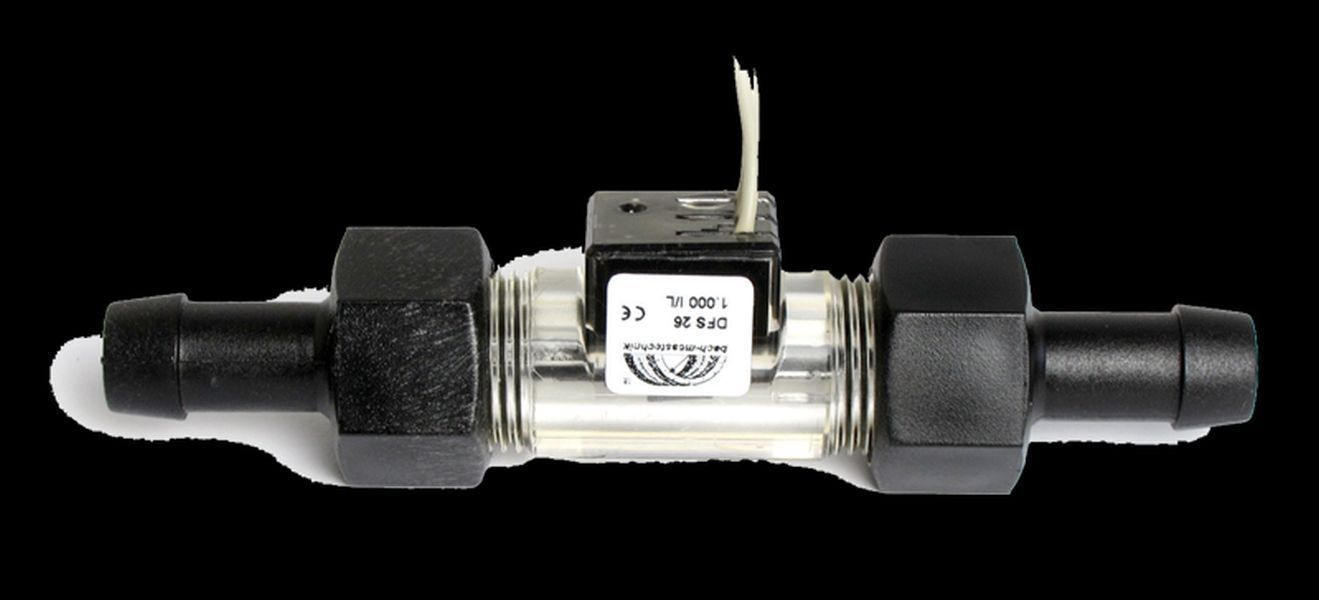

Durchflusssensor für Frischwasser.Durchflussmenge 1 – 25 l/min.Anschlussflansch für Schlauch 10 - 12 mm.Kabellänge 20 cm.Abmessungen L 110 x B 23 x H 57 mm

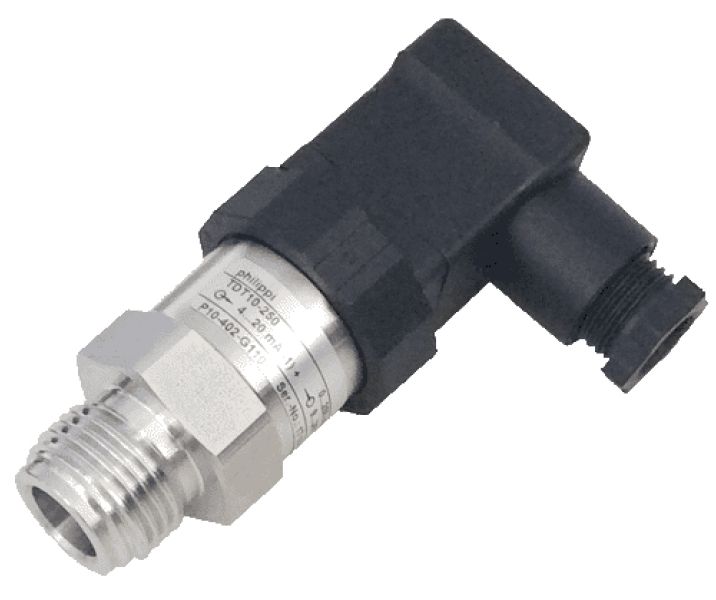

Die Drucksonde TDT wird als Einschraubsonde (½") an der Tankaussenwand in Bodennähe montiert. Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand der Flüssigkeit. Geeignet für Diesel-, Wasser-, Abwasser und Fäkalientanks, nicht für Benzin, Kerosin, Petroleum (EEX-Zone). Sehr genaue und zuverlässige Messung bei hoher Messauflösung (ca. 1cm), auch bei Schwall.Die Drucksonde TDT wird in Verbindung mit einem Tankmonitor TCM 4V oder Tankinterface CMT 2 (Systemmonitor PSM) eingesetzt. Ausgangsignal 4--20mA oder 0-10V Achtung: Beim TCM4V ist eine Hardwareanpassung „4-20 mA“ notwendig !

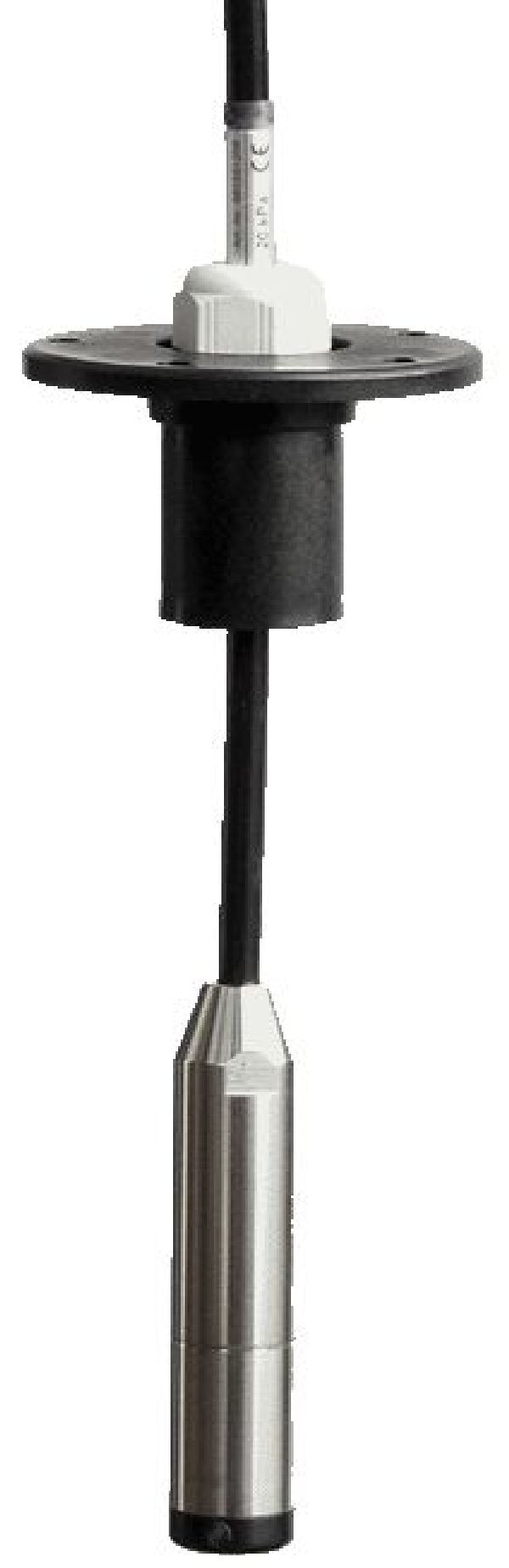

Die präzise und zuverlässige Füllstandsmessung mittels DrucksondeDie Tanksonde TDN 200 wird als Tauchsonde auf den Boden eines Tanks abgehängt. Über den hydrostatischen Druck der Flüssigkeit misst die Sonde den aktuellen Pegelstand der Flüssigkeit. Das PUR-Anschlusskabel der Tauchsonde enthält einen dünnen Luftschlauch zum rückseitigen Druckausgleich für die Messzelle. Geeignet für Wasser-, Abwasser und Fäkalientanks, nicht für Diesel, Benzin, Kerosin, Petroleum (EEX-Zone). Sehr genaue und zuverlässige Messung bei hoher Messauflösung (ca. 1cm), auch bei Schwall.Im Lieferumfang ist ein Befestigungsflansch (Ø 79 mm) mit verschiedenen Lochkreisen enthalten.Die Drucksonde TDN ist für den Anschluss an den digitalen Tankmonitor TCS / BTM (auch TCM4V) oder dasTankinterface CMT2 des P-BUS Systems vorgesehen (Systemmonitor PSM).Im Befestigungsflansch kann ein Installationsrohr mit 25 mm Außendurchmesser zurmechanischen Stabilisierung des Gebers eingeführt werden.Achtung: Beim TCM4V ist eine Hardwareanpassung „4-20 mA“ notwendig! Ebenso bei CMT, TCM4, TCM1 & TCM2 ab Baujahr 2009.· Messbereich 0 - 200 mbar (entspricht 1-200 cm)· Ausgang DC 4 – 20 mA, 2-Ader-Prinzip· Betriebsspannung 8 – 32 V DC über Messleitung und Vorwiderstand· Arbeitstemperaturbereich -10 ... +40 °C· Sondengehäuse Edelstahl L 97 mm, Ø 22 mm· Gewicht ca. 0,2 kg, ohne Kabel· Tauchkabel PUR schwarz, Länge ca. 2,5 - 3,0 m, ölbeständig.

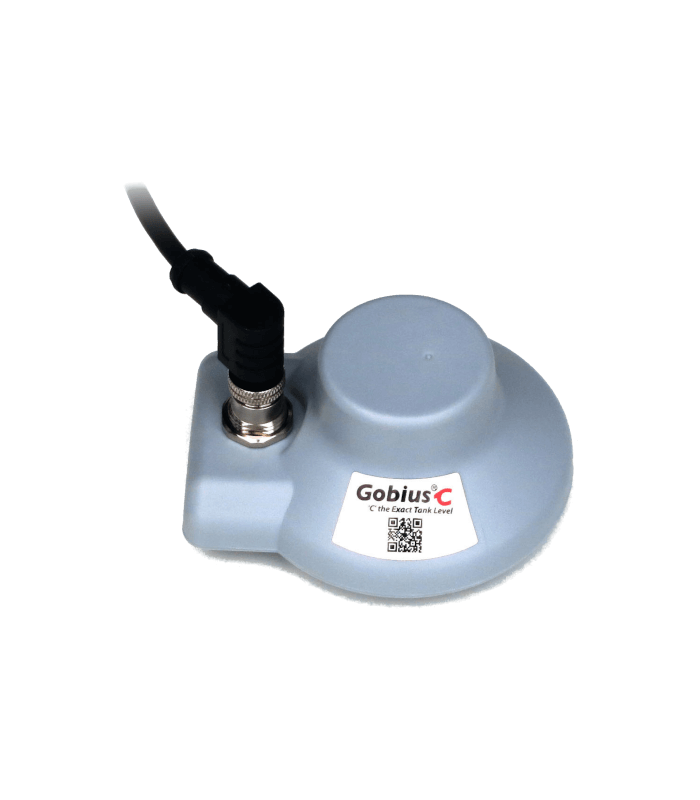

Der Tanksensor Gobius C nutzt die Microradar- Technologie um den Tankfüllstand von oben und außerhalb des Tanks zu messen. Dies funktioniert bei Tanks aus Kunstostoff und GFK durch die Tankwand hindurch ohne ein Loch im Tank. Die Wankstärke spielt keine Rolle. Für Tanks aus Metall muss eine Bohrung von ca. 40 mm im Tank vorhanden sein. Dazu kann die oftmals bereits vorhandene Öffnung eines bestehenden Gebers genutzt werden.Die Messung funktioniert stufenlos für alle Flüssigkeiten (Benzin, Diesel, Frisch-, Grau- und Schwarzwasser), geräuschlos und mit hoher Genauigkeit unbeeinflusst von Schaum, Dämpfen, Druck und Staub.Für Tanktiefen von 20 bis 200 cm geeignet.Ausgangssignale:digital 2x für Alarm-LEDsanalog 4-20mA (galvanisch isoliert) 10-180 & 240-33 Ohm 0-5VLED Anzeige BetriebszustandMontage: Bei Kunststoff- und GFK-Tanks wird der Sensor mit dem beiliegenden 3M-Klebeband auf der Tankoberseite aufgeklebt.Wenn Sie einen Metalltank haben, ist eine Bohrung von ca. 50mm erforderlich, um Messen zu können. Dafür ist ein Adapter verfügbar der mit dem VDO und Wema Standard-Gewindeloch kompatibel ist, das auch für weiter Tankgeber verwendet wird (SAE 5 Loch-Flansch).
