DC-DC Wandler

Spannungswandler von 24V DC zu 12,7V DCEingangsspannungsbereich: 18-35V DCAusgangsstrom max. 5A (60W)Temperaturbereich -20°C bis +55°CGalvanische Trennung: NeinSchutzklasse: IP43Wirkungsgrad bei Nennlast: 95%Anschlüsse: Schraubklemmen, max. 3,3mm²Abmessungen LxBxH: 53x51x27mmGewicht: 0,09kg

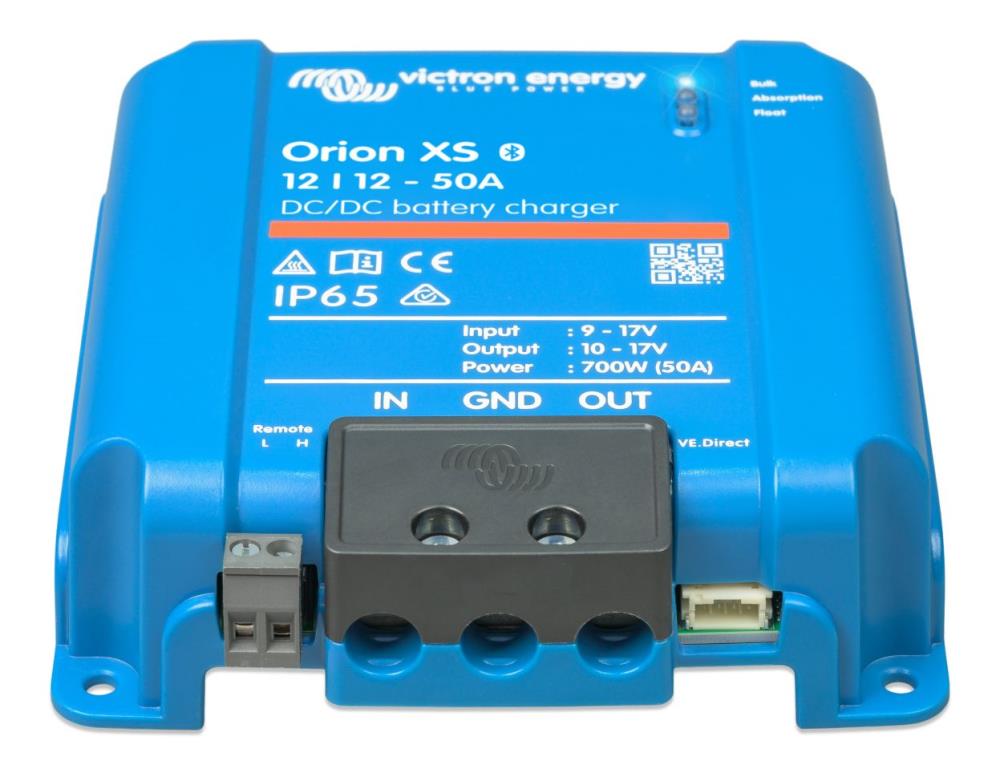

Orion XS-Modell mit EMV-Verbesserungen - empfohlen für die Schifffahrt sowie für andere Anwendungen mit UKW-FunkgerätenDer Orion XS wurde von Grund auf neu entwickelt und revolutioniert das adaptive DC-DC-Aufladen. Zur Verwendung in dualen Batteriesystemen, die mit einer (intelligenten) Lichtmaschine geladen werden. Dieses Gerät bietet nicht nur eine erstklassige Leistung, sondern garantiert auch die Sicherheit Ihres Systems.Mit konfigurierbaren Eingangs- und Ausgangsströmen können Sie sicher sein, dass Ihr Orion XS bei einer Temperatur von bis zu 40 °C mit maximaler Leistung arbeitet. Die innovative Technologie zur Kühlung der Aluminiumplatine sorgt für einen erstaunlichen Wirkungsgrad von 98 %, ohne dass Lüfter erforderlich sind.Als integraler Bestandteil Ihres Victron-Systems bietet das Orion XS umfassende Fernüberwachungs- und Fernsteuerungsmöglichkeiten, wodurch Sie die vollständige Kontrolle über Ihr Gerät und System erhalten.- Vollständig konfigurierbar- Erkennung der Motorabschaltung- Intelligente Ladealgorithmen- Arbeitet mit VictronConnect- Optionale FernüberwachungKonfigurierbares AufladenMit den einfachen Bedienelementen können Sie den Eingangs- und Ausgangsstrom präzise einstellen. Dies hilft, Lichtmaschinen vor Überlastung zu schützen und die Service-Batterie richtig zu laden, insbesondere bei intelligenten Lichtmaschinen.Parallelschaltung zur Erhöhung des AusgangsstromsEs lassen sich beliebig viele Orion XS-Geräte parallel anschließen. Dadurch wird die Skalierung des Ausgangsstroms zur Anpassung an die Voraussetzungen Ihres Systems erleichtert.Intelligente LichtmaschinenkompatibilitätDurch die integrierte Motorabschaltungserkennung sorgt das Orion XS dafür, dass das Ladegerät nur dann Strom bezieht, wenn der Motor läuft. Es hilft auch dabei, den richtigen Ladestrom von intelligenten Lichtmaschinen zu erhalten, wie sie in Euro 5 & Euro 6 Motoren zu finden sind.Adaptiver LadealgorithmusDas Orion XS verfügt über anpassbare Ladealgorithmen und 8 Batterievoreinstellungen. Bei Blei-Säure-Batterien sorgen diese Einstellungen für optimale Konstantspannungszeiten sowohl bei geringen als auch bei tiefen Entladungen.Umfassender elektronischer SchutzDas Orion XS ist mit einem umfassenden elektronischen Schutz gegen Überlastung, Kurzschluss und zu hohe Temperaturen ausgestattet. Es reduziert automatisch die Ausgangsleistung, wenn die maximale Produkttemperatur erreicht ist.Abschaltung bei niedriger Temperatur und UnterspannungsschutzUm Schäden an Lithium-Batterien zu vermeiden, schaltet sich das Ladegerät bei niedrigen Temperaturen und wenn die Eingangsspannung unter einen vom Benutzer konfigurierbaren Sicherheitswert sinkt automatisch ab und schützt so die Starterbatterie vor Tiefentladung.Staub- und wasserdichtDas Orion XS ist staub- und wassergeschützt und hat die Schutzklasse IP65.Input voltage range 9-17 VOutput voltage adjust range 10-17 VOutput voltage tolerance +/- 0.25% (max)Output voltage noise 10 mV rmsInput and output current setting range 1 – 50 AMaximum constant short-circuit current 50 AContinuous output power up to 40°C 1) 700 WMaximum efficiency 98.5 %No-load current consumption < 100 mAStandby current consumption < 1.5 mACan be used as power supply Yes, output voltage can be set with VictronConnect AppOperating temperature range -20 to +60 °C (derating 1.5 % per °C above 40 °C)Humidity Max. 95 % non-condensingDC connection Screw terminalsMaximum cable cross-section 25 mm² (AWG4)Weight 0.330 kgDimensions hxwxd 137.3 x 123.1 x 40 mm

- Victron Energy Teilenummer: ORI121222110- für 12V Batteriespannung, regelbare Ausgangsspannung 10-15V- max. 220W Ausgangsleistung bei einem maximalen Strom von 18A- breiter Eingangsspannugsbereich: 8-17V- Schutzart IP43, galvanische Trennung 200V DC zwischen Eingang, Ausgang und Gehäuse- kann mit gleichartigen Geräten zur Leistungssteigerung parallel verschalten werden- kann für Pufferladung von Batterien eingesetzt werden- fernbedienbarer Ein- und Ausschalter- breiter EIngangsspannugsbereich: 8-17V- hoher Wirkungsgrad von 87%Abbildung ähnlich!Geliefert wird das Modell mit 12V Eingang und 12V Ausgangsspannung und max 18A.

Der Orion-Tr 12/12-9A bietet eine stabile Spannungsumwandlung von 12V auf 12V mit einem maximalen Strom von 9A. Er ist ideal für den Einsatz in Fahrzeugen, Booten und Off-Grid-Systemen.Technische Daten:Spannung: 12V auf 12VMaximalstrom: 9ALeistung: 110W.

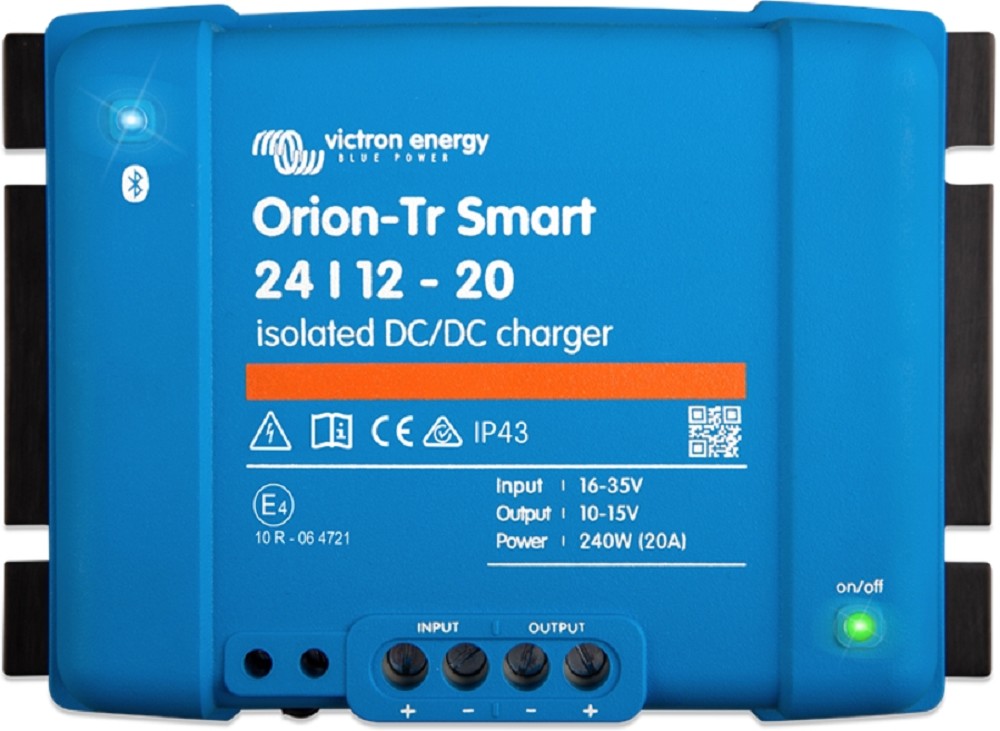

Orion-Tr Smart isolierte DC/DC Ladegeräte mit 3-stufigem BatterieladealgorithmusGeeignet für Bluetooth SmartÜberwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügungstehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderenGerät vorgenommen werden.Vollständig programmierbar- Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.- Intelligente Generatorkompatibilität: Motorlauferkennung.Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, umeine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird dieKonstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständigauflädt.• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.• Alternativ kann eine feste Ausgangsspannung gewählt werden.Fern-An-/AbschaltungAn den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontaktanschließen.Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder derAnschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserieeines Fahrzeugs) geschaltet werden.Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms parallel geschaltetwerden.Es lassen sich unbegrenzt viele Geräte parallel schalten.ÜbertemperaturschutzBei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.Schutzklasse IP43Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.SchraubklemmenZur Installation sind keine Spezialwerkzeuge erforderlich.Eingangssicherung (nicht austauschbar)Technische Daten:Modell: 12/12-30 (360W)Eingangsspannungsbereich (1): 10-17 V Unterspannungsabschaltung: 7 V Unterspannungsneustart: 7,5 V Ausgangsnennspannung: 12,2V Einstellbereich Ausgangsspannung: 10-15 V Toleranz Ausgangsspannung: +/- 0,2 VAusgangsrauschen: 2 mV rmsKont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 30 A Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 40 A Kurzschlussausgangsstrom: 60 A Kont. Ausgangsleistung bei 25°C: 430 W Kont. Ausgangsleistung bei 40°C: 360 W Wirkungsgrad: 87% Stromaufnahme ohne Last: < 80 mA Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und GehäuseBetriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)Luftfeuchtigkeit: Max. 95%, nicht kondensierendGleichstrom-Anschluss: SchraubklemmenMaximaler Kabelquerschnitt: 16 mm² (AWG6)Gewicht: 1,8 kgAbmessungen (HxBxT): 130 x 186 x 80 mm(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion).Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.

ABBILDUNG ÄHNLICH!!!Es handelt sich hier um die 18 Ampere Ausführung!***Orion-Tr Smart isolierte DC/DC Ladegeräte mit 3-stufigem BatterieladealgorithmusGeeignet für Bluetooth SmartÜberwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügungstehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderenGerät vorgenommen werden.Vollständig programmierbar- Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.- Intelligente Generatorkompatibilität: Motorlauferkennung.Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, umeine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird dieKonstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständigauflädt.• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.• Alternativ kann eine feste Ausgangsspannung gewählt werden.Fern-An-/AbschaltungAn den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontaktanschließen.Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder derAnschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserieeines Fahrzeugs) geschaltet werden.Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms parallel geschaltetwerden.Es lassen sich unbegrenzt viele Geräte parallel schalten.ÜbertemperaturschutzBei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.Schutzklasse IP43Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.SchraubklemmenZur Installation sind keine Spezialwerkzeuge erforderlich.Eingangssicherung (nicht austauschbar)Technische Daten:Modell: 12/12-18 (220W)Eingangsspannungsbereich (1): 8-17 V Unterspannungsabschaltung: 7 V Unterspannungsneustart: 7,5 V Ausgangsnennspannung: 12,2V Einstellbereich Ausgangsspannung: 10-15 V Toleranz Ausgangsspannung: +/- 0,2 VAusgangsrauschen: 2 mV rmsKont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 18 A Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 25 A Kurzschlussausgangsstrom: 40 A Kont. Ausgangsleistung bei 25°C: 280 W Kont. Ausgangsleistung bei 40°C: 220 W Wirkungsgrad: 87% Stromaufnahme ohne Last: < 80 mA Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und GehäuseBetriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)Luftfeuchtigkeit: Max. 95%, nicht kondensierendGleichstrom-Anschluss: SchraubklemmenMaximaler Kabelquerschnitt: 16 mm² (AWG6)Gewicht: 1,3 kgAbmessungen (HxBxT): 130 x 186 x 70 mm(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion).Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.

Dieser hocheffiziente DC-DC-Wandler wandelt eine Eingangsspannung von 24 VDC nominal (Bereich 20 VDC bis 35 VDC) in eine stark geregelte Ausgangsspannung von 12 VDC Nennspannung (13,8 VDC) bei 30 A um. Der DC / DC-Wandler SDC-30 ist nicht isoliert (keine galvanische Trennung zwischen Eingang und Ausgang) und für den Einsatz in negativen Erdungssystemen gedacht. Zu den Eigenschaften beinhalten Schutz vor Überlast, Überhitzung, Verpolung und Überspannungsschutz.Fortschrittliches Schaltnetzteil-DesignSehr effizientEinfach an fast jedem Ort zu montierenStromgrenzschaltungKompakt und leichtVerpolungsschutzStrombegrenzungsschaltungÜberspannungs-Crowbar-SchaltungNicht isoliert für negatives Erdungssystem2 Jahre GarantieInput: 20-35 VDCOutput: 13,8 VDC +/- 0,1VMaße: 198 x 88 x 49 mmGewicht: 0,25 kgOutput: 8 AFuse Rating: 8 A

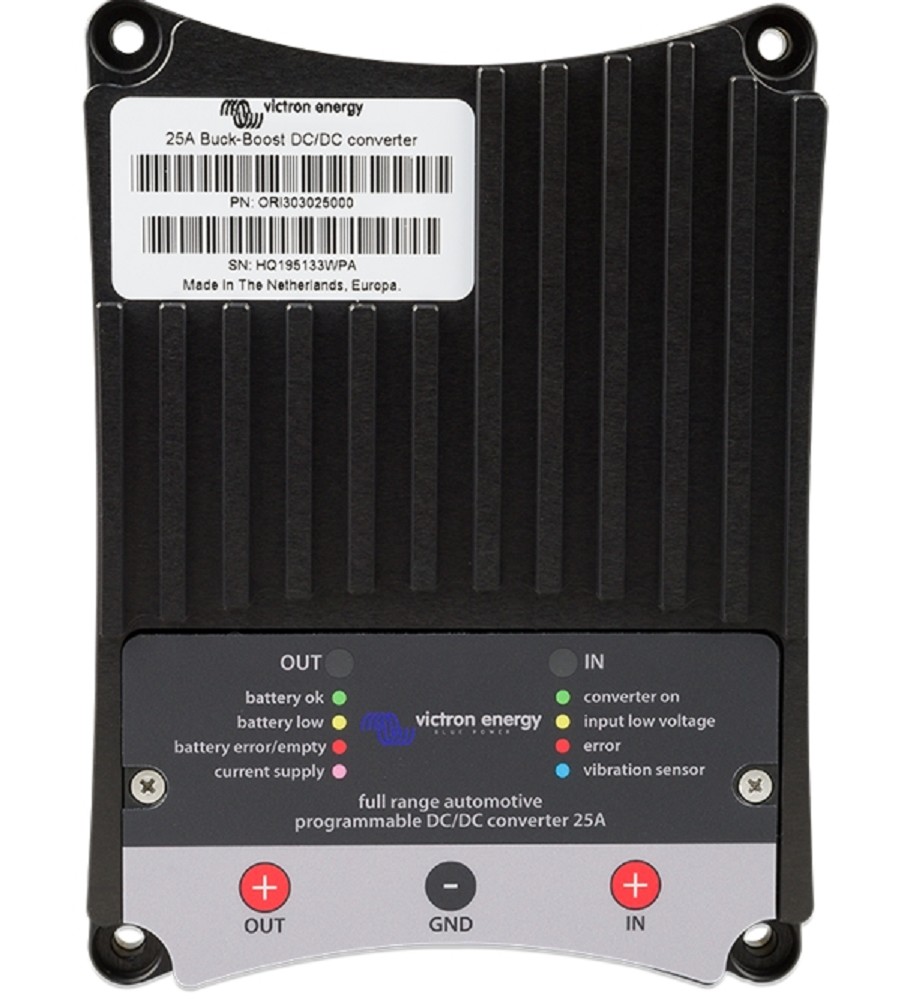

DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator(Nutzbremsung, Euro 5 und Euro 6 Motoren)Der DC-DC-Konverter Buck-Boost ist ein DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator. Der Konverter lädt die Zusatzbatterie mit einem voreingestellten Ladespannung, wobei hohe Spannungen (z. B. Mercedes: 15,4V) bzw. niedrige Spannungen eliminiert werden.System zur Erkennung wenn "Motor läuft"Eine Tiefenentladung der Starterbatterie des Fahrzeuges wird durch ein eingebautes System verhindert, dass erkennt, wenn der "Motor läuft".Anstelle dieses Erkennungssystems kann der Konverter jedoch auch durch einen programmierbaren Eingang aktiviert werden (D+, CANbus oder (+)15 Anschluss).Vollständig programmierbarDer Konverter lässt sich anhand einer einfachen und nutzerfreundlichen PC-Anwendung vollständig programmieren.(Es wird ein Kabel USB Typ A Stecker zu USB Typ B Stecker benötigt)Ein Produkt für 12V, 24V und 12/24V SystemeDer Konverter lässt sich so programmieren, dass er eine 12V oder eine 24V Zusatzbatterie entweder über einen 12V oder einen 24V Wechselstromgenerator bzw. eine Starterbatterie lädt.Ladestrom und EingangsstrombegrenzungDer Ausgangsstrom wird durch folgende Faktoren bestimmt:- Die Einstellung des maximalen Ladestroms.- Die Einstellung des maximalen Eingangsstroms.- Die Begrenzung der maximalen Betriebstemperatur des Konverters.Statusanzeigen Eingang (LED)Grün:Konverter ist anGelb: Eingangsspannung unterhalb des Schwellwertes, Konverter ausRot: Übertemperatur, Konverter ausBlau, blinkt schnell: Motor läuft, Konverter schaltet sich nach eingestellter Verzögerung einBlau, blinkt langsam: Unterspannung am Eingang, Konverter ausStatusanzeigen Ausgang (LED)Grün: Konverter aus, Batteriespannung normalGelb: Konverter aus, Batteriespannung niedrigRot: Konverter aus, Batterie leer oder nicht angeschlossenLila: Konverter anEingangsspannungsbereich 7-35VSchwellwert Unterspannung 10VAusgangsspannungsbereich 2-30VMaximaler Lade-Strom 12V : 50A 24V : 25A Stromverbrauch Konverter aus, LEDs aus (Stromsparmodus) 7 mAAn/Aus Eingang "An" Schwellwert Spannung > 2 V, Maximale Eingangs-Spannung 60 VBetriebstemperaturbereich -25 +80°CUmgebungstemperatur Max. Strom: bis zu 40°CGewicht 1,1kgMaße 213 x 120 x 30mm

Technische Daten:Modell: 24/24-17 (400W)Eingangsspannungsbereich (1): 20-35 VUnterspannungsabschaltung: 14 VUnterspannungsneustart: 15 VAusgangsnennspannung: 24,2 VEinstellbereich Ausgangsspannung: 20-30 VToleranz Ausgangsspannung: +/- 0,2 VAusgangsrauschen: 2 mV rmsKont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 17 AMaximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 25 AKurzschlussausgangsstrom: 40 AKont. Ausgangsleistung bei 25°C: 480 WKont. Ausgangsleistung bei 40°C: 400 WWirkungsgrad: 89%Stromaufnahme ohne Last: < 80 mAGalvanische Trennung: 200 V DC zwischen Eingang, Ausgang und GehäuseBetriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)Luftfeuchtigkeit: Max. 95%, nicht kondensierendGleichstrom-Anschluss: SchraubklemmenMaximaler Kabelquerschnitt: 16 mm² (AWG6)Gewicht: 1,6 kgAbmessungen (HxBxT): 130 x 186 x 70 mm(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion).Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.

Ferngesteuerte Ein-/Aus-SchaltungDie ferngesteuerte Ein-/Aus-Schaltung macht einen Hochstromschalter an der Eingangsverkabelung überflüssig. Der fernbedienbare Ein-/Aus-Anschluss lässt sich mit einem Stromsparschalter oder durch den Run/Stop Schalter des Motors steuern (siehe Handbuch).Regelbare Ausgangsspannung: lässt sich auch als Batterie-Ladegerät verwenden Zum Beispiel zum Laden einer 12 Volt Starter- bzw. Zusatz-Batterie in einem sonst 24 V-System.Alle Modelle sind kurzschlussfest und lassen sich parallelschalten, um den Ausgangsstrom zu erhöhen. Es lassen sich unbegrenzt viele Geräte parallelschalten.IP43 Schutz: Wenn das Gerät mit den Schraubklemmen nach unten gerichtet installiert ist.Schraubklemmen: Zur Installation sind keine besonderen Werkzeuge erforderlich.Technische Daten:Eingangsspannungsbereich: 16-35VNennwert Ausgangsspannung: 24,2VRegulierbarer Ausgangsspannungsbereich: 20-30VKont. Ausgangsstrom bei Nennwert Ausgangsspannung und 25°C: 5ASpitzenwert Ausgangsstrom (10 Sek.) bei Nennwert Ausgangsspannung: 6,3AMaße (HxBxT): 100x113x47mm

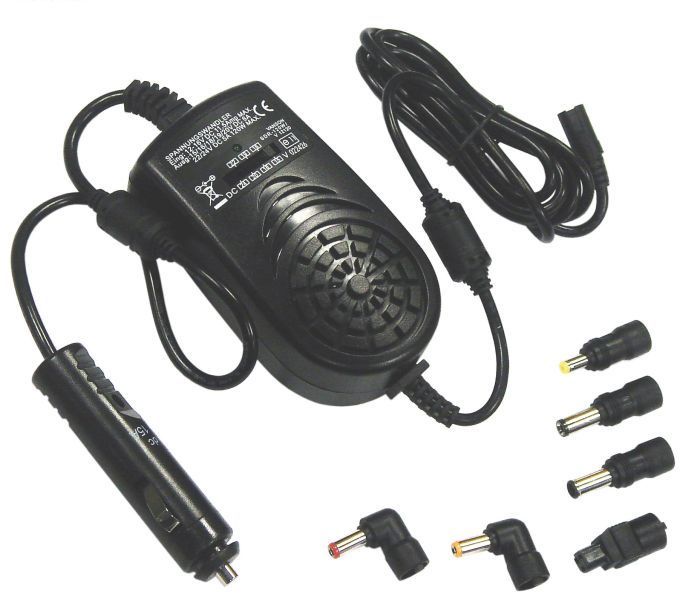

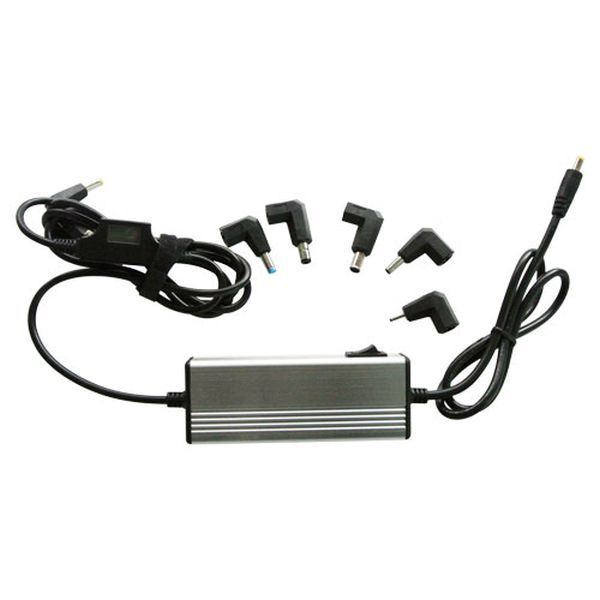

45W, Eingang: 11-15 VDC, Ausgang: 15,5-20 VDC, 6x Ausgangssteckverbinder für Laptop, Kabel 1,25 m, für Solar Side

DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator(Nutzbremsung, Euro 5 und Euro 6 Motoren)Der DC-DC-Konverter Buck-Boost ist ein DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator. Der Konverter lädt die Zusatzbatterie mit einem voreingestellten Ladespannung, wobei hohe Spannungen (z. B. Mercedes: 15,4V) bzw. niedrige Spannungen eliminiert werden.System zur Erkennung wenn "Motor läuft"Eine Tiefenentladung der Starterbatterie des Fahrzeuges wird durch ein eingebautes System verhindert, dass erkennt, wenn der "Motor läuft".Anstelle dieses Erkennungssystems kann der Konverter jedoch auch durch einen programmierbaren Eingang aktiviert werden (D+, CANbus oder (+)15 Anschluss).Vollständig programmierbarDer Konverter lässt sich anhand einer einfachen und nutzerfreundlichen PC-Anwendung vollständig programmieren.(Es wird ein Kabel USB Typ A Stecker zu USB Typ B Stecker benötigt)Ein Produkt für 12V, 24V und 12/24V SystemeDer Konverter lässt sich so programmieren, dass er eine 12V oder eine 24V Zusatzbatterie entweder über einen 12V oder einen 24V Wechselstromgenerator bzw. eine Starterbatterie lädt.Ladestrom und EingangsstrombegrenzungDer Ausgangsstrom wird durch folgende Faktoren bestimmt:- Die Einstellung des maximalen Ladestroms.- Die Einstellung des maximalen Eingangsstroms.- Die Begrenzung der maximalen Betriebstemperatur des Konverters.Statusanzeigen Eingang (LED)Grün:Konverter ist anGelb: Eingangsspannung unterhalb des Schwellwertes, Konverter ausRot: Übertemperatur, Konverter ausBlau, blinkt schnell: Motor läuft, Konverter schaltet sich nach eingestellter Verzögerung einBlau, blinkt langsam: Unterspannung am Eingang, Konverter ausStatusanzeigen Ausgang (LED)Grün: Konverter aus, Batteriespannung normalGelb: Konverter aus, Batteriespannung niedrigRot: Konverter aus, Batterie leer oder nicht angeschlossenLila: Konverter anEingangsspannungsbereich 7-35VSchwellwert Unterspannung 10VAusgangsspannungsbereich 2-30VMaximaler Lade-Strom 12V: 25 A 24 V: 15A Stromverbrauch Konverter aus, LEDs aus (Stromsparmodus) 7 mAAn/Aus Eingang "An" Schwellwert Spannung > 2 V, Maximale Eingangs-Spannung 60 VBetriebstemperaturbereich -25 +80°CUmgebungstemperatur Max. Strom: bis zu 40°CGewicht 1kg Maße 165 x 120 x 30mm

Ferngesteuerte Ein-/Aus-SchaltungDie ferngesteuerte Ein-/Aus-Schaltung macht einen Hochstromschalter an der Eingangsverkabelung überflüssig. Der fernbedienbare Ein-/Aus-Anschluss lässt sich mit einem Stromsparschalter oder durch den Run/Stop Schalter des Motors steuern (siehe Handbuch).Regelbare Ausgangsspannung: lässt sich auch als Batterie-Ladegerät verwenden Zum Beispiel zum Laden einer 12 Volt Starter- bzw. Zusatz-Batterie in einem sonst 24 V-System.Alle Modelle sind kurzschlussfest und lassen sich parallelschalten, um den Ausgangsstrom zu erhöhen. Es lassen sich unbegrenzt viele Geräte parallelschalten.IP43 Schutz: Wenn das Gerät mit den Schraubklemmen nach unten gerichtet installiert ist.Schraubklemmen: Zur Installation sind keine besonderen Werkzeuge erforderlich.Technische Daten:Eingangsspannungsbereich: 16-35VNennwert Ausgangsspannung: 24,2VRegulierbarer Ausgangsspannungsbereich: 20-30VKont. Ausgangsstrom bei Nennwert Ausgangsspannung und 25°C: 12ASpitzenwert Ausgangsstrom (10 Sek.) bei Nennwert Ausgangsspannung: 15AMaße (HxBxT): 130x186x70mm

Ferngesteuerte Ein-/Aus-SchaltungDie ferngesteuerte Ein-/Aus-Schaltung macht einen Hochstromschalter an der Eingangsverkabelung überflüssig. Der fernbedienbare Ein-/Aus-Anschluss lässt sich mit einem Stromsparschalter oder durch den Run/Stop Schalter des Motors steuern (siehe Handbuch).Regelbare Ausgangsspannung: lässt sich auch als Batterie-Ladegerät verwenden Zum Beispiel zum Laden einer 12 Volt Starter- bzw. Zusatz-Batterie in einem sonst 24 V-System.Alle Modelle sind kurzschlussfest und lassen sich parallelschalten, um den Ausgangsstrom zu erhöhen. Es lassen sich unbegrenzt viele Geräte parallelschalten.IP43 Schutz: Wenn das Gerät mit den Schraubklemmen nach unten gerichtet installiert ist.Schraubklemmen: Zur Installation sind keine besonderen Werkzeuge erforderlich.Technische Daten:Eingangsspannungsbereich: 16-35VNennwert Ausgangsspannung: 24,2VRegulierbarer Ausgangsspannungsbereich: 20-30VKont. Ausgangsstrom bei Nennwert Ausgangsspannung und 25°C: 17ASpitzenwert Ausgangsstrom (10 Sek.) bei Nennwert Ausgangsspannung: 25AMaße (HxBxT): 130x186x70mm

Orion-Tr Smart isolierte DC/DC Ladegeräte mit 3-stufigem BatterieladealgorithmusGeeignet für Bluetooth SmartÜberwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügungstehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderenGerät vorgenommen werden.Vollständig programmierbar- Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.- Intelligente Generatorkompatibilität: Motorlauferkennung.Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, umeine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird dieKonstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständigauflädt.• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.• Alternativ kann eine feste Ausgangsspannung gewählt werden.Fern-An-/AbschaltungAn den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontaktanschließen.Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder derAnschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserieeines Fahrzeugs) geschaltet werden.Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms parallel geschaltetwerden.Es lassen sich unbegrenzt viele Geräte parallel schalten.ÜbertemperaturschutzBei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.Schutzklasse IP43Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.SchraubklemmenZur Installation sind keine Spezialwerkzeuge erforderlich.Eingangssicherung (nicht austauschbar)Technische Daten:Modell: 12/24-15 (360W)Eingangsspannungsbereich (1): 10-17 V Unterspannungsabschaltung: 7 V Unterspannungsneustart: 7,5 V Ausgangsnennspannung: 24,2 V Einstellbereich Ausgangsspannung: 20-30 V Toleranz Ausgangsspannung: +/- 0,2 VAusgangsrauschen: 2 mV rmsKont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 15 A Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 25 A Kurzschlussausgangsstrom: 40 A Kont. Ausgangsleistung bei 25°C: 430 W Kont. Ausgangsleistung bei 40°C: 360 W Wirkungsgrad: 88% Stromaufnahme ohne Last: < 100 mA Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und GehäuseBetriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)Luftfeuchtigkeit: Max. 95%, nicht kondensierendGleichstrom-Anschluss: SchraubklemmenMaximaler Kabelquerschnitt: 16 mm² (AWG6)Gewicht: 1,8 kgAbmessungen (HxBxT): 130 x 186 x 80 mm(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion).Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.

Orion-Tr Smart isolierte DC/DC Ladegeräte mit 3-stufigem BatterieladealgorithmusGeeignet für Bluetooth SmartÜberwachung, Änderung der Einstellungen und Aktualisieren des Ladegerätes bei neu zur Verfügungstehenden Softwarefunktionen können mit jedem Bluetooth-fähigen Smartphone, Tablet oder anderenGerät vorgenommen werden.Vollständig programmierbar- Batterieladealgorithmus (konfigurierbar) oder fester Ausgang.- Intelligente Generatorkompatibilität: Motorlauferkennung.Adaptiver 3-stufiger Ladealgorithmus: Konstantstrom – Konstantspannung – Erhaltung• Bei Bleibatterien ist es wichtig, dass bei flachen Entladungen die Aufnahmezeit kurz gehalten wird, umeine Überladung der Batterie zu vermeiden. Nach einer Tiefentladung wird dieKonstantspannungsdauer automatisch verlängert, um sicherzustellen, dass die Batterie vollständigauflädt.• Für Lithium-Batterien ist die Aufnahmezeit fest eingestellt, per Voreinstellung 2 Stunden.• Alternativ kann eine feste Ausgangsspannung gewählt werden.Fern-An-/AbschaltungAn den zweipoligen Stecker lässt sich ein ferngesteuerter Ein-/Aus-Schalter oder ein Relais-Kontaktanschließen.Alternativ kann der Anschluss H (rechts) des zweipoligen Steckers zu einem Batterie-Pluspol oder derAnschluss L (links) des zweipoligen Steckers an den Batterie-Minuspol (oder zum Beispiel an die Karosserieeines Fahrzeugs) geschaltet werden.Alle Modelle sind kurzschlussfest und können zur Erhöhung des Ausgangsstroms parallel geschaltetwerden.Es lassen sich unbegrenzt viele Geräte parallel schalten.ÜbertemperaturschutzBei hohen Umgebungstemperaturen wird der Ausgangsstrom vermindert.Schutzklasse IP43Wenn die Schraubklemmen am Gerät nach unten gerichtet installiert sind.SchraubklemmenZur Installation sind keine Spezialwerkzeuge erforderlich.Eingangssicherung (nicht austauschbar)Technische Daten:Modell: 24/12-30 (360W)Eingangsspannungsbereich (1): 20-35 V Unterspannungsabschaltung: 14 V Unterspannungsneustart: 15 V Ausgangsnennspannung: 12,2V Einstellbereich Ausgangsspannung: 10-15 V Toleranz Ausgangsspannung: +/- 0,2 VAusgangsrauschen: 2 mV rmsKont. Ausgangsstrom bei Ausgangsnennspannung und 40°C: 30 A Maximaler Ausgangsstrom (10 s) bei Ausgangsnennspannung minus 20%: 45 A Kurzschlussausgangsstrom: 60 A Kont. Ausgangsleistung bei 25°C: 430 W Kont. Ausgangsleistung bei 40°C: 360 W Wirkungsgrad: 88% Stromaufnahme ohne Last: < 100 mA Galvanische Trennung: 200 V DC zwischen Eingang, Ausgang und GehäuseBetriebstemperaturbereich: -20 bis +55°C (Minderung der Leistung um 3% pro °C über 40°C)Luftfeuchtigkeit: Max. 95%, nicht kondensierendGleichstrom-Anschluss: SchraubklemmenMaximaler Kabelquerschnitt: 16 mm² (AWG6)Gewicht: 1,8 kgAbmessungen (HxBxT): 130 x 186 x 80 mm(1): Wenn die Ausgangsspannung auf nominal oder niedriger als nominal eingestellt wird, bleibt sie innerhalb des angegebenen Eingangsspannungsbereichs stabil (Abwärts-Aufwärts-Funktion).Wenn die Ausgangsspannung um einen bestimmten Prozentsatz höher als der Nennwert eingestellt wird, steigt die minimale Eingangsspannung, bei der die Ausgangsspannung stabil bleibt (nicht sinkt), um den gleichen Prozentsatz.ABBILDUNG ÄHNLICH!

DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator(Nutzbremsung, Euro 5 und Euro 6 Motoren)Der DC-DC-Konverter Buck-Boost ist ein DC-DC-Konverter zum Laden einer 12V oder 24V Batterie in Fahrzeugen mit einem intelligenten Wechselstromgenerator. Der Konverter lädt die Zusatzbatterie mit einem voreingestellten Ladespannung, wobei hohe Spannungen (z. B. Mercedes: 15,4V) bzw. niedrige Spannungen eliminiert werden.System zur Erkennung wenn "Motor läuft"Eine Tiefenentladung der Starterbatterie des Fahrzeuges wird durch ein eingebautes System verhindert, dass erkennt, wenn der "Motor läuft".Anstelle dieses Erkennungssystems kann der Konverter jedoch auch durch einen programmierbaren Eingang aktiviert werden (D+, CANbus oder (+)15 Anschluss).Vollständig programmierbarDer Konverter lässt sich anhand einer einfachen und nutzerfreundlichen PC-Anwendung vollständig programmieren.(Es wird ein Kabel USB Typ A Stecker zu USB Typ B Stecker benötigt)Ein Produkt für 12V, 24V und 12/24V SystemeDer Konverter lässt sich so programmieren, dass er eine 12V oder eine 24V Zusatzbatterie entweder über einen 12V oder einen 24V Wechselstromgenerator bzw. eine Starterbatterie lädt.Ladestrom und EingangsstrombegrenzungDer Ausgangsstrom wird durch folgende Faktoren bestimmt:- Die Einstellung des maximalen Ladestroms.- Die Einstellung des maximalen Eingangsstroms.- Die Begrenzung der maximalen Betriebstemperatur des Konverters.Statusanzeigen Eingang (LED)Grün:Konverter ist anGelb: Eingangsspannung unterhalb des Schwellwertes, Konverter ausRot: Übertemperatur, Konverter ausBlau, blinkt schnell: Motor läuft, Konverter schaltet sich nach eingestellter Verzögerung einBlau, blinkt langsam: Unterspannung am Eingang, Konverter ausStatusanzeigen Ausgang (LED)Grün: Konverter aus, Batteriespannung normalGelb: Konverter aus, Batteriespannung niedrigRot: Konverter aus, Batterie leer oder nicht angeschlossenLila: Konverter anEingangsspannungsbereich 7-35VSchwellwert Unterspannung 10VAusgangsspannungsbereich 2-30VMaximaler Lade-Strom 12V : 100A 24V : 50A Stromverbrauch Konverter aus, LEDs aus (Stromsparmodus) 7 mAAn/Aus Eingang "An" Schwellwert Spannung > 2 V, Maximale Eingangs-Spannung 60 VBetriebstemperaturbereich -25 +80°CUmgebungstemperatur Max. Strom: bis zu 40°CGewicht 4,1kgMaße 288 x 162 x 95mm
