Batterieüberwachung

Der SmartShunt von Victron ist ein hochpräziser Batteriemonitor ohne Display, der die Überwachung großer Batteriebänke ermöglicht. Er wird mit der VictronConnect-App über Bluetooth oder eine externe Anzeige verbunden. Ideal für anspruchsvolle Umgebungen dank IP65-Schutz. Technische Daten:- Stromstärke: 500A- Spannung: 50mV- Schutzklasse: IP65

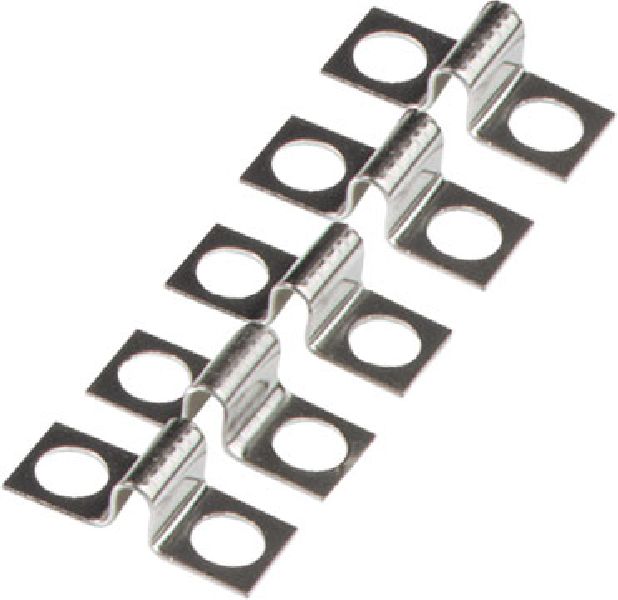

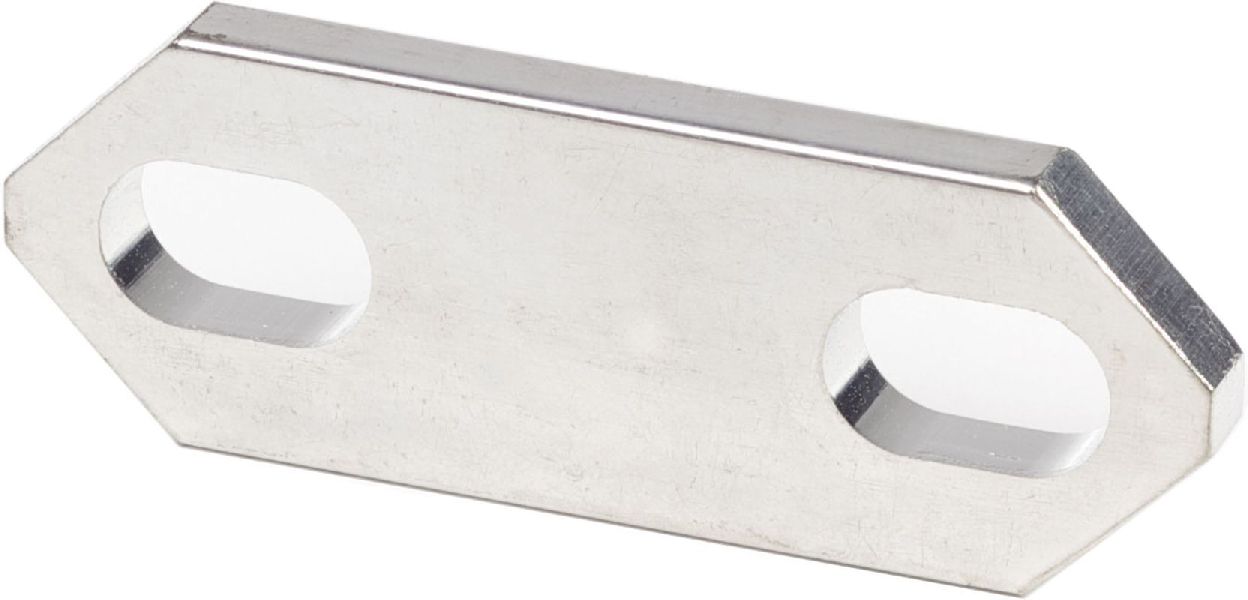

Geliefert wird 1 Stück Kontaktbrücke.Passend für Anschluss-Klemmschienen von Blue Sea24022404240624082410

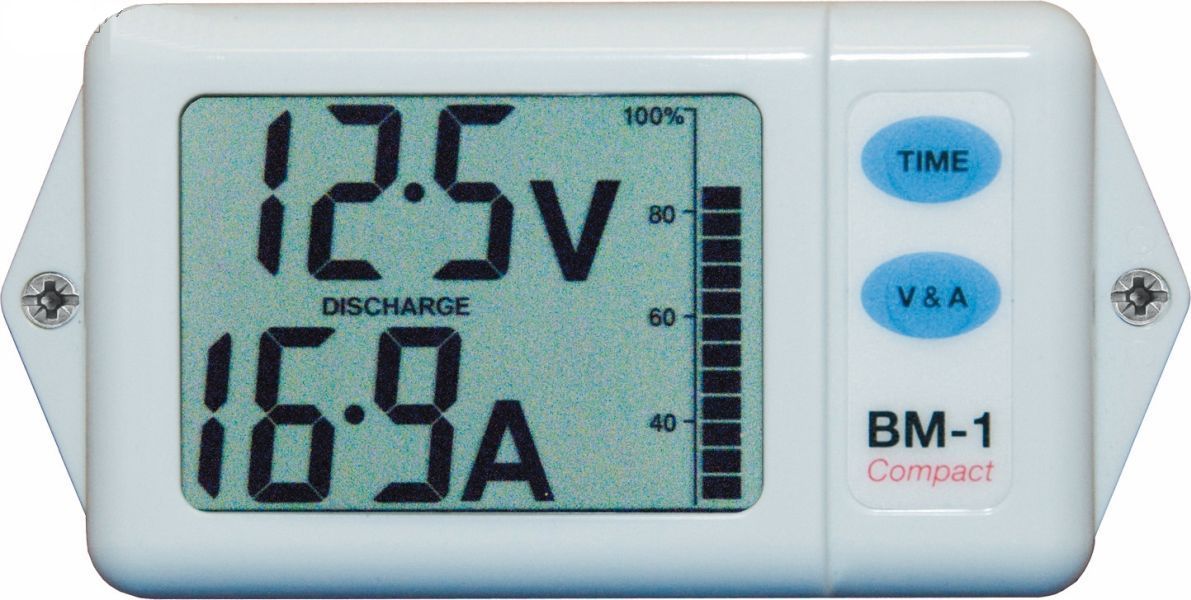

Der BM-1 Compactwurde für die Überwachung von 12 V Batteriebänken, mit einer Kapazität von bis zu 600 Amperestunden, entwickelt. Das Gerät wird komplett mit einem 100 A Messwiderstand (Shunt) und einem vorgefertigten Kabelbaum geliefert, der eine einfache Installation ermöglicht. Der Batteriemonitor überwacht kontinuierlich die Bordspannung, den Lade- und Entladestrom und den Ladezustand der Batterie in Prozent sowie die für die Ladung oder Entladung verbleibende Zeit. Durch den Anschluss eines Batteriemonitors ist eine effizientere Verwendung der Batterie möglich, die Lebensdauer der Batterie wird verlängert und das Risiko eines Ausfalls wird reduziert.Spezifikationen:Versorgungsspannung: 8-16 V DCBatteriekapazität: 5 - 600 AhEntladestrom: max. 100 ALadestrom: max. 100 AMesswiderstand: 100 A / 50 mVAnzeige der Ströme: 0 - 9,9 A in 0,1 A Schritten, 10 - 100 A in 1,0 A SchrittenKontraststarkes LC-Display, für Nachtbetrieb hinterleuchtetBesonders kompaktes Anzeigegerät,nur 124 x 62 mm groß und lediglich 23 mm tiefSehr geringer Stromverbrauch: nur ca. 1,5 mAIm Lieferumfang enthaltene Anschlusskabel:Verbindungskabel vom 100 A Shunt zur Batterie mit M8 Ringkabelschuh.5 Meter Verbindungskabel vom Anzeigegerät zum Shunt, mit Ringkabelschuhen für den Anschluss am Shunt versehen, Versorgungsleitung mit Sicherung und M8 Ringkabelschuh für den Anschluss an der Batterie.

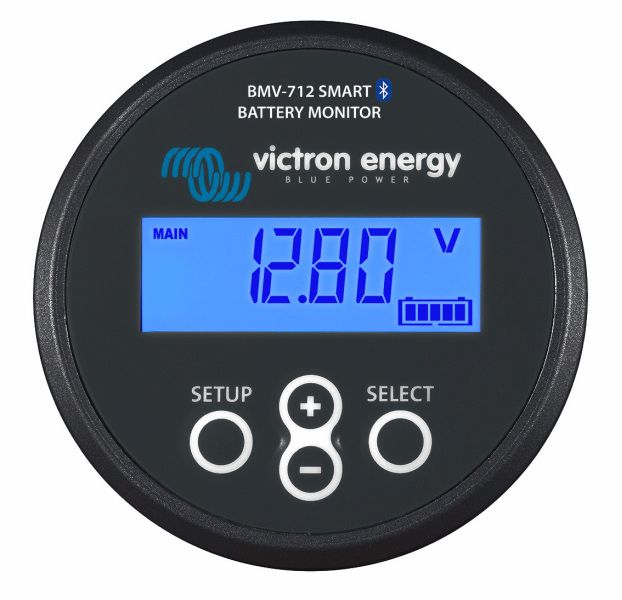

Mit seinem eingebauten Bluetooth ist das BMV Smart bereit für das Zeitalter des "Internets der Dinge" (IdD).Die meisten anderen Victron Energy Produkte verfügen ebenso über Bluetooth. Die drahtlose Kommunikation zwischen den Produkten vereinfacht so die Installation von Systemen und verbessert dieLeistung.Laden Sie die Victron Bluetooth App mit einem Smartphone oder einem anderen Bluetooth-fähigen Gerät herunter.Über die APP können Sie auf Ihren BMV-712 zugreifen und über das Mobilgerät:- Einstellungen anpassen,- alle wichtigen Daten auf einem Bildschirm anzeigen lassen,- Verlaufsdaten anzeigen lassen und- auf die neuste Software aktualisieren, wenn neue Funktionen verfügbar sind.Einfache InstallationSämtliche elektrischen Anschlüsse werden mit dem Leiterplatten-Steckverbinder am Strom-Shunt vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden. Im Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m); Es werden keine weiteren Bauteile benötigt.Außerdem werden eine separate Frontblende für ein quadratisches oder rundes Display; ein Sicherheits-Ring für eine rückseitige Montage und Schrauben für eine frontseitige Montage mitgeliefert.Überwachung der MittelpunktspannungEine beschädigte Zelle oder eine beschädigte Batterie kann eine ganze große, teure Batteriebank zerstören.Wenn Batterien in Serie geschaltet sind, kann durch die Messung der Mittelpunkts Spannung eine rechtzeitige Warnmeldung erzeugt werden. Bitte beachten Sie auch das BMV-Handbuch, Abschnitt 5.2 für weitere Informationen.Wir empfehlen unseren Battery Balancer (BMS012201000), um die Lebensdauer von in Serie geschalteten Blei-Säure-Batterien zu maximieren.Sehr geringe Stromaufnahme von der BatterieStromverbrauch: 0,7 Ah pro Monat (1 mA) bei 12 V und 0,6 Ah pro Monat (0,8 mA) bei 24 VInsbesondere Lithium-Ionen-Batterien haben nahezu keinerlei Kapazitäten übrig, wenn sie bis zum Abschalten aufgrund niedriger Spannung entladen werden.Nach dem Abschalten aufgrund niedriger Spannung liegt die Kapazitätsreserve einer Lithium-Ionen-Batterie bei ungefähr 1 Ah pro 1000 Ah Batteriekapazität. Die Batterie wird beschädigt, wenn die verbleibende Reservekapazität aus der Batterie entnommen wird. Ein Reststrom von 10 mA zum Beispiel kann eine 200 Ah Batterie beschädigen, wenn das System über 8 Tage lang im entladenen Zustand belassen wird.Bistabiles AlarmrelaisVerhindert im Falle eines Alarms eine erhöhte Stromentnahme.Weitere Merkmale- Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand- Restlaufzeit bei aktueller Entladerate- Programmierbarer visueller und akustischer Alarm- Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator einzuschalten.- Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set.- Shunt-Kapazität bis zu 10.000 Ampere auswählbar.- VE.Direct Kommunikationsanschluss- Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand bewertet werden können.- Breiter Eingangsspannungsbereich: 6,5 – 70V- Hohe Strommessauflösung 10 mA (0,01 A)- Zusätzlicher Eingang zum Messen von Spannung (einer zweiten Batterie), Temperatur oder Mittelpunktspannung sowie zugehörige Alarm- und Relais-Einstellungen.Spannungsbereich Stromversorgung 6,5 - 70 VDCStromaufnahme;Hintergrundbeleuchtung aus < 1mABereich der Eingangsspannung, Zusatzbatterie 6,5 - 70 VDCBatteriekapazität (Ah) 1 - 9999 AhBetriebstemperaturbereich -40 +50°C (-40 - 120°F)Misst Spannung einer zweiten Batterie, Temperatur oder Mittelpunkt JaTemperaturmessbereich -20 +50°CVE.Direct Kommunikationsanschluss JaBistabiles Relais 60 V / 1 A Normal offen (Funktion lässt sich umkehren)AUFLÖSUNG & GENAUIGKEIT (mit einem 500 A Shunt):Strom ± 0,01ASpannung ± 0,01 VAmperestunden ± 0,1 AhLadezustand (0 – 100%) ± 0,1%Restlaufzeit ± 1 minTemperatur (0 - 50°C oder 30 - 120°F) ± 1°C/°FGenauigkeit der Strommessung ± 0,4%Genauigkeit der Spannungsmessung ± 0,3%INSTALLATION & ABMESSUNGEN:Installation FlachmontageVorderseite 63mm DurchmesserFrontblende 69 x 69mm (2,7 x 2,7 Zoll)Durchmesser Gehäuse 52 mm (2,0 Zoll)Tiefe Gehäuse 31 mm (1,2 Zoll)Shunt (mitgeliefert) 500 A / 50 mVKabel (mitgeliefert) 10 Meter 6 adriges UTP-Kabel mit RJ12-Steckern, und Kabel mit Sicherung für den ‘+’ Anschluss

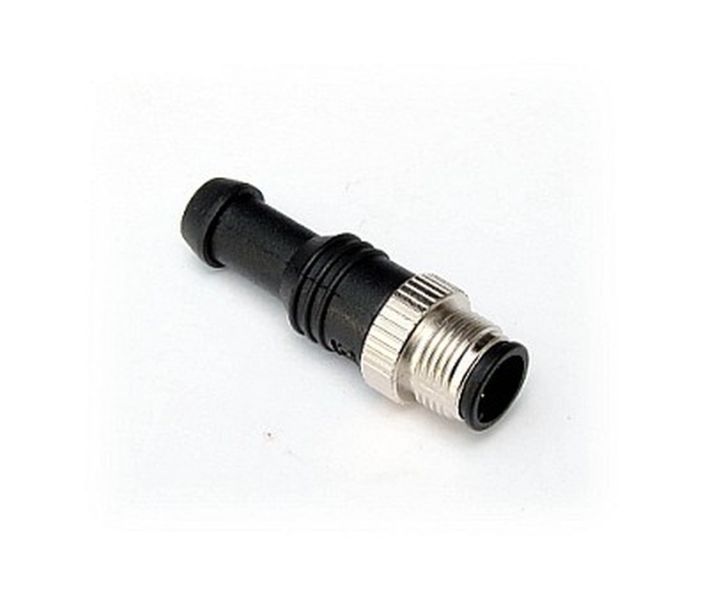

M12- (NMEA2000)- Stecker mit Abschlusswiderstand

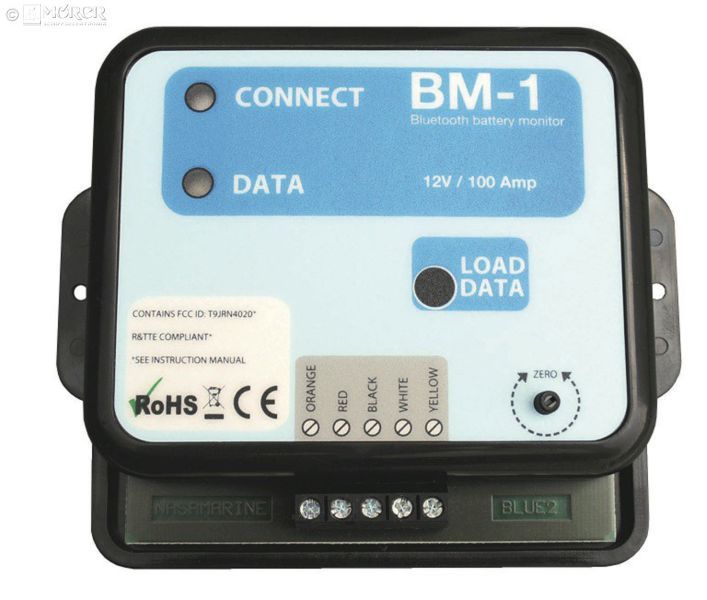

Der BM1 Bluetooth ist die Lösung, wenn Sie einen Batteriemonitor brauchen, aber keinen Platz für das Anzeigegerät oder die üblicherweise erforderliche Leitungsverlegung haben.Mit dem BM-1 BT überwachen Sie den Füllstand der Blei-Säure-Batterien auf Ihrem Boot oder in Ihrem Caravan direkt über Ihrem Mobiltelefon oder Tablet, drahtlos durch Bluetooth.Eine einfach zu bedienende Android-App, kostenfrei verfügbar auf der nasamarine.com Website oder im Google Playstore (erfordert Android V4.3 oder höher), zeigt die Spannung Ihrer Servicebatterie, den fliessenden Lade- und Entladestrom, den Ladezustand und die Zeit bis zur vollständigen Ladung bzw. Entladung der Batterie. Ein akustischer Alarm warnt bei einem zu niedrigen Ladezustand.Apple Nutzer können eine App mit zusätzlichen Funktionen im App-Store käuflich erwerben. Die App ist kompatibel mit iPhone, iPad und iPod touch (erfordert iOS 9.0 oder höher).Versorgungsspannung: 8-16 V DCGeringer Eigenstromverbrauch: 2 mAEntladestrom: max. 100 ALadestrom: max. 100 AMesswiderstand: 100 A / 50 mVEin Anschluß-Kabelsatz ist im Lieferumfang enthaltenMaße: 112 x 94 x 23 mm !!Die APP zur Bedienung und die Bedienungsanleitung für dieses Gerät stehen ausschliesslich in Englischer Sprache zur Verfügung!!

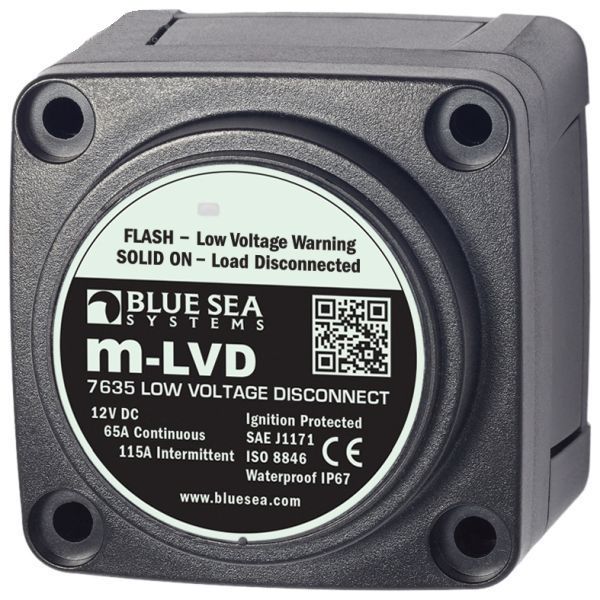

Der m-LVD (low voltage disconnect) überwacht kontinuierlich die Batteriespannung und trennt im Falle einer Unterspannung weniger wichtige Verbraucher, um die Startfähigkeit der Antriebsmaschine sicherzustellen.- Systemspannung: 12 V DC- Belastbarkeit maximal (<5 Min.): 115 A- Dauerstrom maximal: 65 A- Schnelle automatische Abschaltung bei Unterspannung- Anschlussmöglichkeit für Fernschalter (Funktion (ON)-OFF-(ON), nicht enthalten) zum Verzögern der Abschaltung um 10 Minuten und zum Stummschalten des Alarms- Integrierte LED-Statusanzeige, Anschluss für externe LED- Anschlussmöglichkeit für Alarmgeber, Alarmauslösung erfolgt vor der automatischen Abschaltung- Geeignet für Aufbaumontage, sowie den teilweise oder vollständig versenkten Einbau- Last-Anschlüsse über Bolzen ø 6 mm- Spritzwasserdicht IP67- Maße 72 x 72 x 65 mm

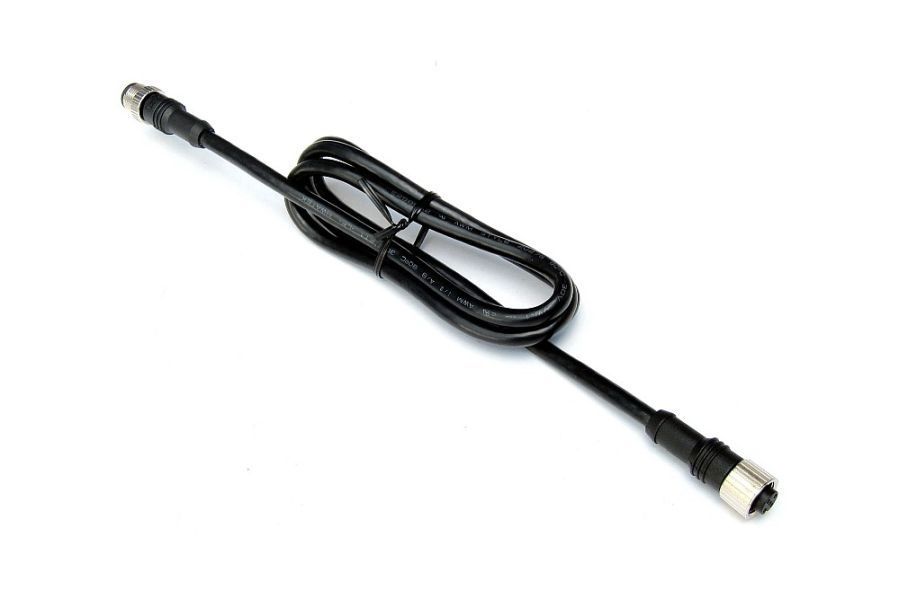

Verbindungskabel Länge 5m

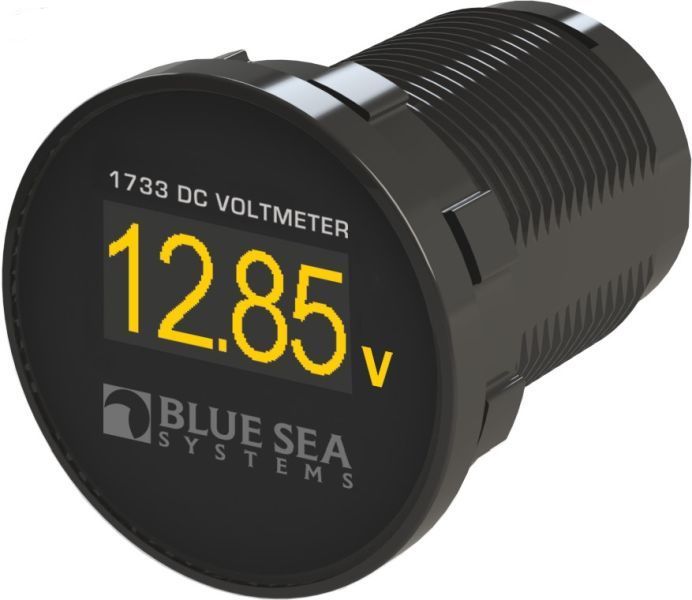

Digitales - Mini - Einbauvoltmeter, geeignet für 12 und 24 Volt Systeme. Front wassergeschützt, IP66.Einbauöffnung Ø 29 mm, auch unkompliziert anstelle bereits vorhandener 12 V Steckdosen zu installieren.Eingangsspannung 8 - 36 V DCAnzeigeauflösung 0,01 VAnzeigegenauigkeit +/- 1,0 %Stromaufnahme 15 mA

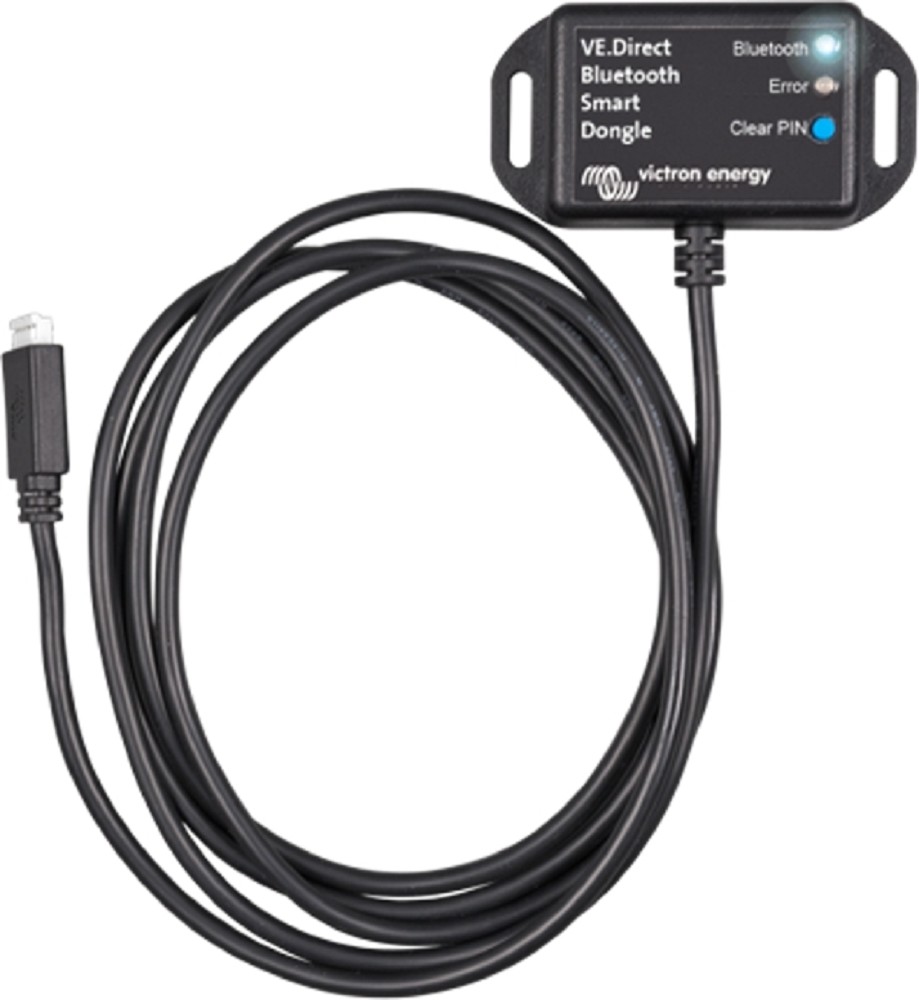

Using the VE.Direct to Bluetooth Smart dongle you can display your BMV or MPPT information on iOS and Android devices, using the VictronConnect app. View information wirelessly such as battery status and solar panel power, plus other useful data.

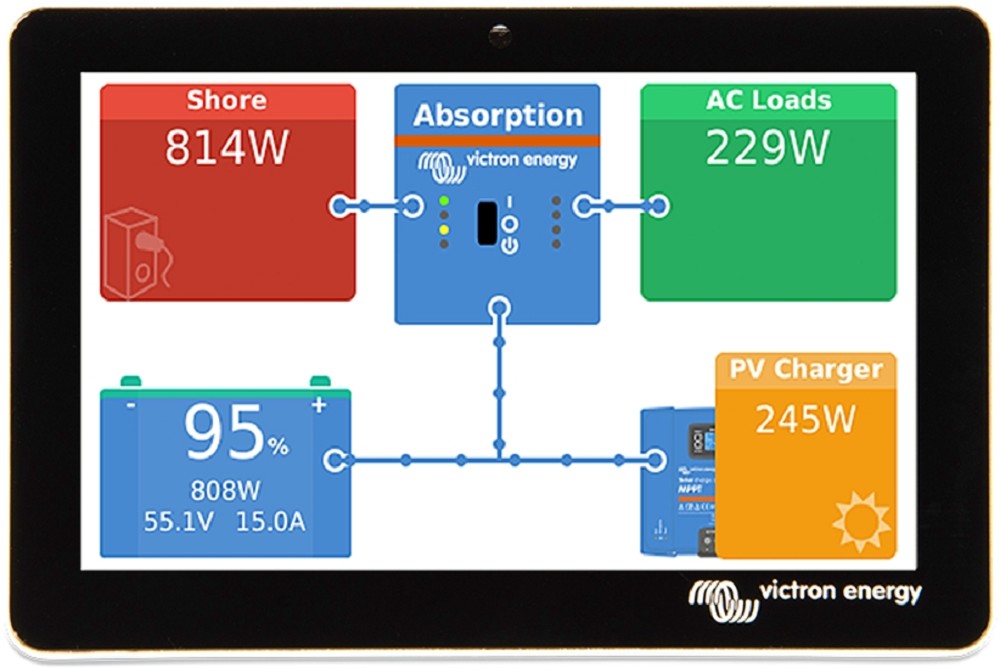

GX Touch 50: Display-ZubehörDer GX Touch 50 ist ein Display-Zubehör für den Cerbo GX. Das Fünf-Zoll-Touchscreen-Display bietet einen sofortigen Überblick über Ihr System und ermöglicht Ihnen die Anpassung von Einstellungen. Schließen Sie das Display einfach mit nur einem Kabel an den Cerbo GX an. Der GX Touch 50 hat ein wasserdichtes Gehäuse, ist von oben montierbar und einfach zu installieren.

Verbinder paarweise - 2 Stück Brücken im Set.

Digitaler Batterie Management Shunt zum Einbau in die Minus-Leitung der Verbraucher-Batterie. Der Shunt SHE 348 ist kompatibel zu den Monitoren:BLS, BTM, BTM 2, BLM, BLM 2, LTM, LBS und LBM.Die Stromversorgung des Shunts erfolgt über die Spannungsmessleitung der Verbraucher-Batterie.Geeignet für Dauerlade- bzw. Entladeströme bis 300 A und Batterie-Kapazitäten bis 1000 Ah.Der aktive Shunt SHE 348 erfasst alle Lade- und Verbraucherströme direkt am Shunt und errechnet unter Einbeziehung der Spannung den aktuellen Ladezustand der Batterie.• Hohe Messgenauigkeit von 10 mA• Großer Messbereich von 0,01 A bis 1500 A• Automatische Batterieerkennung• Ermittelung des Ladezustandes• Messung der Batterietemperatur der Verbraucher-Batterie über den optionalen Temperatursensor „Temp-BT“• Spannungsmessung einer zweiten Batteriegruppe (Starter-Batterie)Strombelastbarkeit 300A, 600 A 1min, 1500 A 0,5 sStromaufnahme 10 mA@12 V, 5 mA@24 VBetriebsspannung DC 8-60 VMeßbereich 10 mA - 1500 AAnschluss Bolzen M8Abmessungen L 118 x B 40 x H 65 mm Geliefert wird je nach Herstellerverfügbarkeit SHE 348 oder SHE 300. Beide Varianten sind für 12 und 24 Volt Systeme geeignet. Nur bei 48 Volt Systemen ist der SHE 348 zwingend erforderlich.

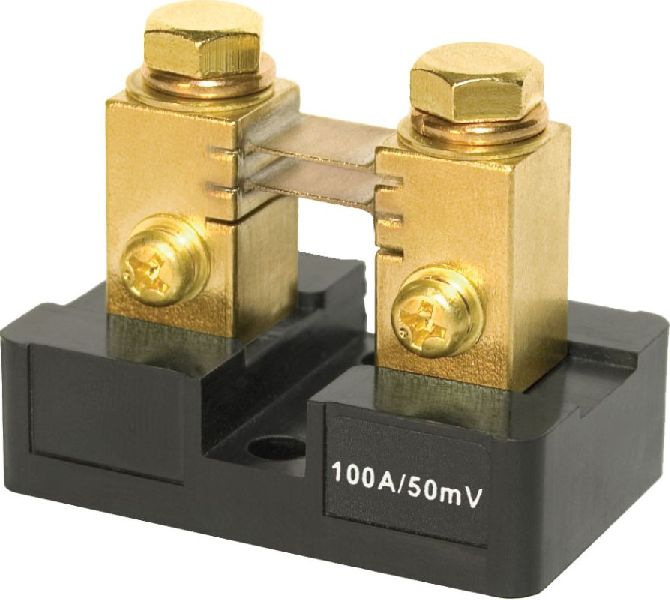

BLUE SEA - Shunt 100A/50Mv

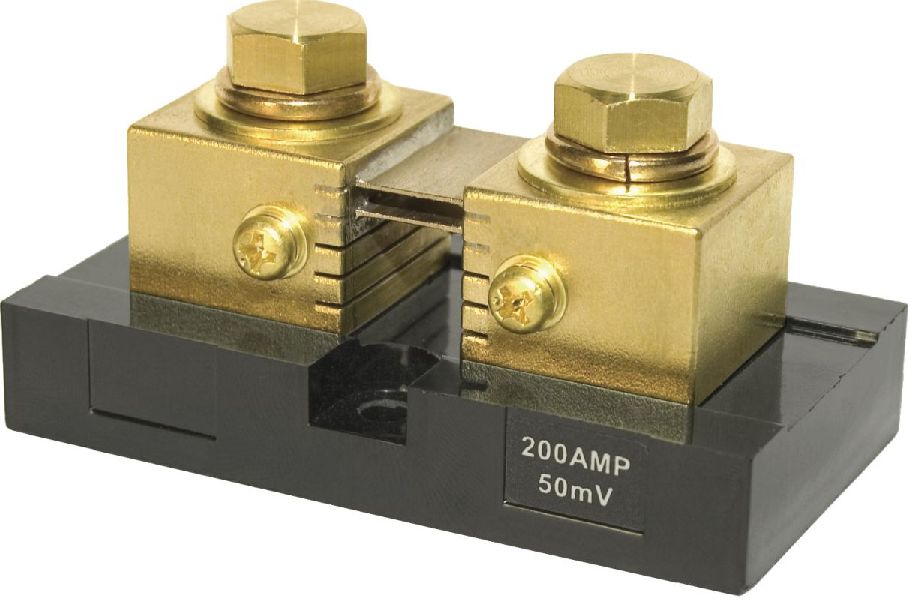

BLUE SEA - Shunt 200A/50Mv

Ultraschall-Tankgeber für Diesel, Frisch- und AbwasserNur in Verbindung mit dem o.g. System Monitor verwendbarFür Tanks bis 80 cm TiefeV max. 32 V DC

Verbindungskabel Länge 1m

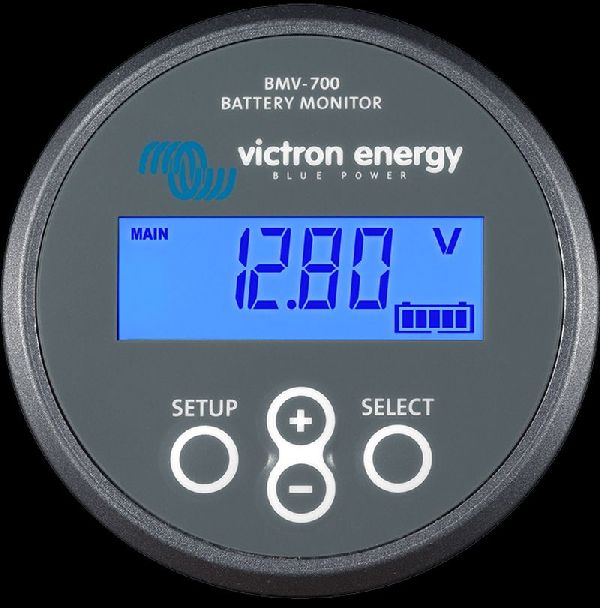

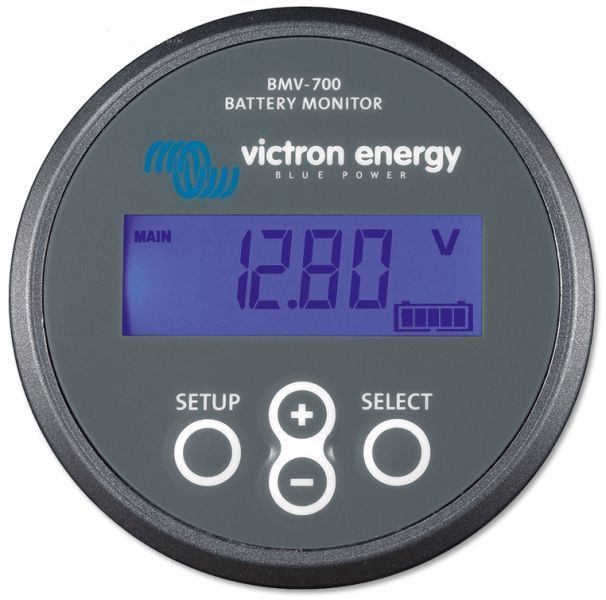

Die wesentliche Aufgabe eines Batteriewächters ist es, den Verbrauch zu berechnen und entsprechend den Ladezustand zu ermitteln. Der Verbrauch in Amperestunden wird durch zeitliche Integration des Stromflusses aus der Batterie ermittelt. Bei konstantem Stromfluss entspricht dies der Multiplikation des Stromwertes mit der Zeit. Ein über 2 Stunden fließender Entladestrom von z.B. 10 A ergibt einen Verbrauch von 20 Ah. Die Victron Batterie-Monitore arbeiten mit einem leistungsstarken, entsprechend der Aufgaben programmierten Mikroprozessor.Zusätzlich zu den Merkmalen des BMV-700, ist der BMV-702 in der Lage die Spannung einer zweiten Batterie zu messen. Standard Informationen und Alarme:- Batterie Spannung (V) - Batterie Lade / Entladeleistun (W)- Verbrauch in Ampèrestunden (Ah) / Kilowattstunden (kWh) - Batterie Lade / Entlade Strom (A)- Restlaufzeit beim augenblicklichen Verbrauch - Alarm oder Generator Startrelais programmierbar.- Optischer und akustischer Alarm: Über- und Unterspannung, und / oder leere Batterie - Ladezustand (%)- Sehr niedriger Verbrauch: 4 mA bei12 V and 3 mA bei 24 V- Sehr einfach anzuschließen: wird mit Shunt, 10 Meter RJ 12 UTP Kabel und 2 Meter Batterie-Kabel einschl. Sicherung geliefert. Mehr ist nicht erforderlich- Einfach einzubauendes Bedienfeld (rund oder rechteckig); Ring für verdeckten Einbau bez. Schrauben für Aufbaumontage- Sehr weiter Spannungsbereich: 9,5 – 95 VDC ohne VorwiderstandEingangs-Spannungsbereich: 9,5 - 90 V DC Stromaufnahme (ohne Hintergrundbeleuchtung): <4 mA Eingangsspannungsbereich: 9,5 - 95 V DC Batterie Kapazität: 20–9,999 Ah Bereich der Betriebstemperatur: -20 + 50°C Spannungsmessung einer zweiten Batterie: ja Kommunikations-Schnittstelle: ja, VE-Direkt Potential freier Kontakt: 60 V / 1 A Strom: ±0,01 A Spannung: ±0,01 V Ampere-Stunden: ±0,1 Ah Ladezustand (0–100 %): ±0,1 % Restlaufzeit: ±1 min Genauigkeit der Strommessung: ±0,3 % Genauigkeit der Spannungsmessung: ±0,4 % Einbau: oberflächenbündig Frontabdeckung: Ø 63 mm Frontplatte (BxH): 69 x 69 mm Gehäuse Durchmesser: Ø 52 mm Gehäuse Tiefe: 31 mm Shunt (im Lieferumfang): 500 A / 50 mV Kabel (im Lieferumfang): 10 m, 6-adrig mit RJ12 Verbinder

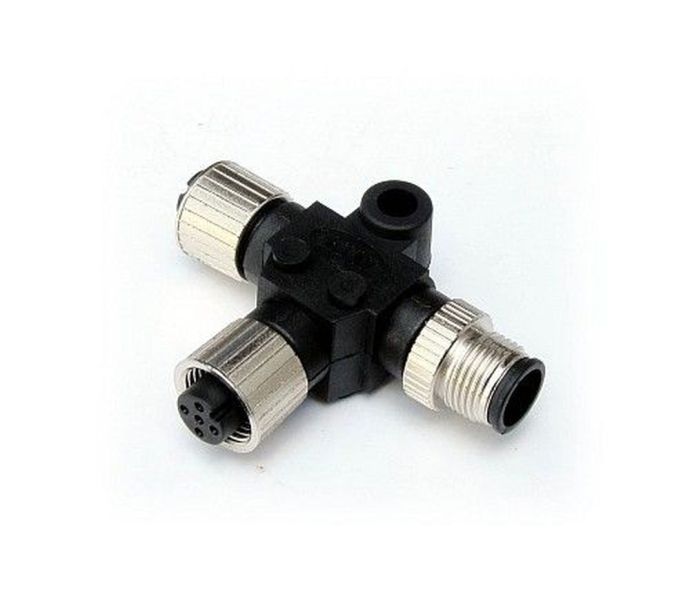

M12 (NMEA2000) T-Stück

Der BM-2+ wurde für die Überwachung von 12 V Batteriebänken, mit einer Kapazität von bis zu 600 Amperestunden, entwickelt. Das Gerät wird komplett mit einem 200 A Messwiderstand (Shunt) und einem vorgefertigten Kabelbaum geliefert, der eine einfache Installation ermöglicht. Der Batteriemonitor überwacht kontinuierlich die Bordspannung, den Lade- und Entladestrom und den Ladezustand der Batterie in Prozent sowie die für die Ladung oder Entladung verbleibende Zeit. Ein optischer Unterspannungsalarm warnt vor zu tiefer Entladung der Batterie.Zusätzlich werden die verbrauchten und zugeladenen Amperestunden angezeigt. Dieser Wert kann über das Menü, z.B. bei vollständig geladener Batterie, zurückgesetzt werden. Ausserdem kann die Spannung einer zweiten Batteriebank (z.B. Starterbatterie) angezeigt werden.Durch den Anschluss eines Batteriemonitors ist eine effizientere Verwendung der Batterie möglich, die Lebensdauer der Batterie wird verlängert und das Risiko eines Ausfalls wird reduziert.Spezifikationen:Versorgungsspannung: 8-16 V DCBatteriekapazität: 5 - 600 AhEntladestrom: max. 200 ALadestrom: max. 200 AMesswiderstand: 200 A / 50 mVAnzeige der Kapazität: in 1,0 Ah SchrittenAnzeige der Ströme: 0 - 9,9 A in 0,1 A Schritten, 10 - 200 A in 1,0 A SchrittenKontraststarkes LC-Display, für Nachtbetrieb hinterleuchtetAnzeigegerät als 110 x 110 mm Standard-Clipper-GehäuseGeringer Eigenstromverbrauch: 3 mAIm Lieferumfang enthaltene Anschlusskabel:Verbindungskabel vom 200 A Shunt zur Batterie mit M8 Ringkabelschuh.5 Meter Verbindungskabel vom Anzeigegerät zum Shunt, mit Ringkabelschuhen für den Anschluss am Shunt versehen, Versorgungsleitung mit Sicherung und M8 Ringkabelschuh für den Anschluss an der Batterie.

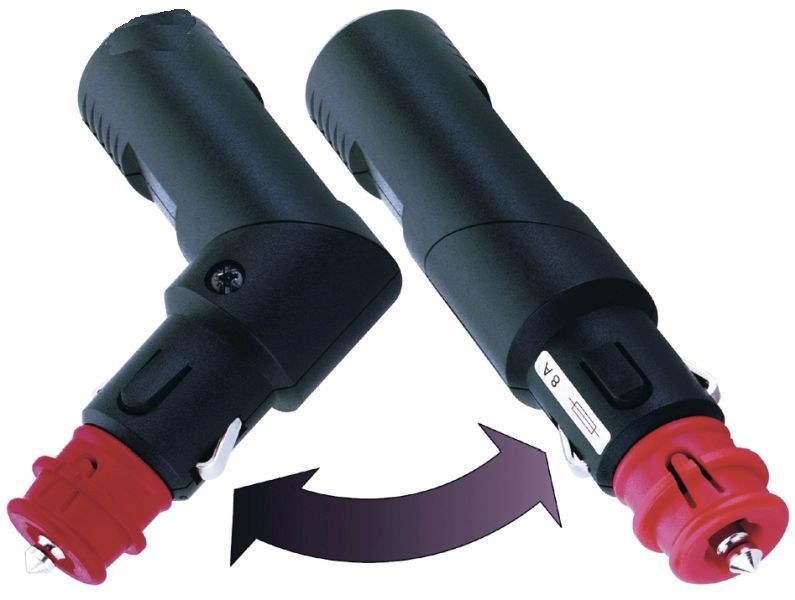

Passend für Zigarettenanzünder, nach Abziehen des Adapters auch für Norm-Steckdosen zu verwenden. Gerade und abgewinkelt zu verwenden.Mit integrierter Sicherung max. 8 A

Verbindungskabel Länge 2m

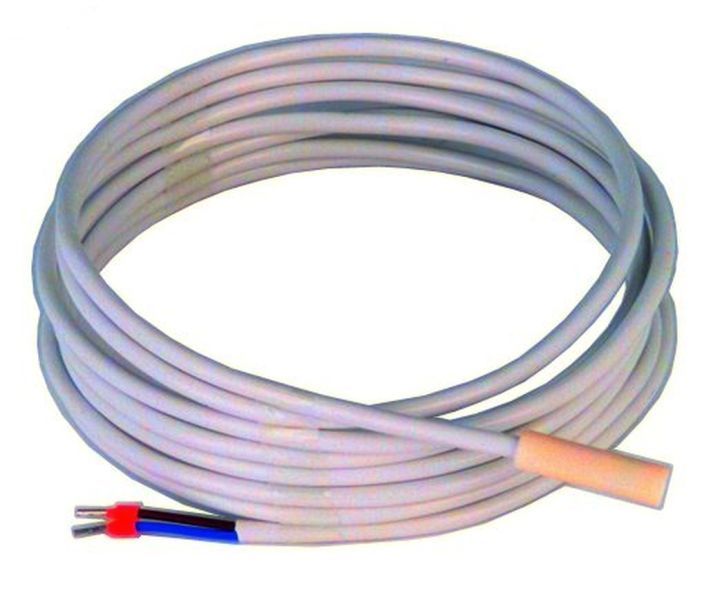

Temp-BT Temperatursensor - Kabellänge 2,8mTemperatursensor für EM-box für Batteriemanagement-Shunt SHX und Temperaturmonitor TPMType Temp-BT

Die wesentliche Aufgabe eines Batteriewächters ist es, den Verbrauch zu berechnen und entsprechend den Ladezustand zu ermitteln. Der Verbrauch in Amperestunden wird durch zeitliche Integration des Stromflusses aus der Batterie ermittelt. Bei konstantem Stromfluss entspricht dies der Multiplikation des Stromwertes mit der Zeit. Ein über 2 Stunden fließender Entladestrom von z.B. 10 A ergibt einen Verbrauch von 20 Ah. Die Victron Batterie-Monitore arbeiten mit einem leistungsstarken, entsprechend der Aufgaben programmierten Mikroprozessor.Zusätzlich zu den Merkmalen des BMV-700, ist der BMV-702 in der Lage die Spannung einer zweiten Batterie zu messen. Standard Informationen und Alarme:- Batterie Spannung (V) - Batterie Lade / Entladeleistun (W)- Verbrauch in Ampèrestunden (Ah) / Kilowattstunden (kWh) - Batterie Lade / Entlade Strom (A)- Restlaufzeit beim augenblicklichen Verbrauch - Alarm oder Generator Startrelais programmierbar.- Optischer und akustischer Alarm: Über- und Unterspannung, und / oder leere Batterie - Ladezustand (%)- Sehr niedriger Verbrauch: 4 mA bei12 V and 3 mA bei 24 V- Sehr einfach anzuschließen: wird mit Shunt, 10 Meter RJ 12 UTP Kabel und 2 Meter Batterie-Kabel einschl. Sicherung geliefert. Mehr ist nicht erforderlich- Einfach einzubauendes Bedienfeld (rund oder rechteckig); Ring für verdeckten Einbau bez. Schrauben für Aufbaumontage- Sehr weiter Spannungsbereich: 9,5 – 95 VDC ohne VorwiderstandEingangs-Spannungsbereich: 9,5 - 90 V DC Stromaufnahme (ohne Hintergrundbeleuchtung): <4 mA Eingangsspannungsbereich: 9,5 - 95 V DC Batterie Kapazität: 20–9,999 Ah Bereich der Betriebstemperatur: -20 + 50°C Spannungsmessung einer zweiten Batterie: nein Kommunikations-Schnittstelle: ja, VE-Direkt Potential freier Kontakt: 60 V / 1 A Strom: ±0,01 A Spannung: ±0,01 V Ampere-Stunden: ±0,1 Ah Ladezustand (0–100 %): ±0,1 % Restlaufzeit: ±1 min Genauigkeit der Strommessung: ±0,3 % Genauigkeit der Spannungsmessung: ±0,4 % Einbau: oberflächenbündig Frontabdeckung: Ø 63 mm Frontplatte (BxH): 69 x 69 mm Gehäuse Durchmesser: Ø 52 mm Gehäuse Tiefe: 31 mm Shunt (im Lieferumfang): 500 A / 50 mV Kabel (im Lieferumfang): 10 m, 6-adrig mit RJ12 Verbinder
