PHILIPPI - Batterieüberwachung

Digitaler Batterie Management Shunt zum Einbau in die Minus-Leitung der Verbraucher-Batterie. Der Shunt SHE 348 ist kompatibel zu den Monitoren:BLS, BTM, BTM 2, BLM, BLM 2, LTM, LBS und LBM.Die Stromversorgung des Shunts erfolgt über die Spannungsmessleitung der Verbraucher-Batterie.Geeignet für Dauerlade- bzw. Entladeströme bis 300 A und Batterie-Kapazitäten bis 1000 Ah.Der aktive Shunt SHE 348 erfasst alle Lade- und Verbraucherströme direkt am Shunt und errechnet unter Einbeziehung der Spannung den aktuellen Ladezustand der Batterie.• Hohe Messgenauigkeit von 10 mA• Großer Messbereich von 0,01 A bis 1500 A• Automatische Batterieerkennung• Ermittelung des Ladezustandes• Messung der Batterietemperatur der Verbraucher-Batterie über den optionalen Temperatursensor „Temp-BT“• Spannungsmessung einer zweiten Batteriegruppe (Starter-Batterie)Strombelastbarkeit 300A, 600 A 1min, 1500 A 0,5 sStromaufnahme 10 mA@12 V, 5 mA@24 VBetriebsspannung DC 8-60 VMeßbereich 10 mA - 1500 AAnschluss Bolzen M8Abmessungen L 118 x B 40 x H 65 mm Geliefert wird je nach Herstellerverfügbarkeit SHE 348 oder SHE 300. Beide Varianten sind für 12 und 24 Volt Systeme geeignet. Nur bei 48 Volt Systemen ist der SHE 348 zwingend erforderlich.

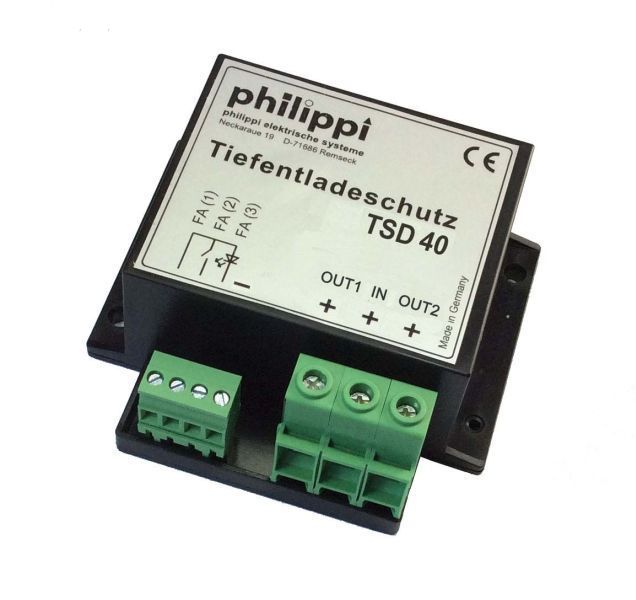

Zweistufiger Tiefentladeschutz für optimalen Schutz Ihrer BatterienTiefentladeschutz 12/24V mit Alarm, Type TSD 40Der fernsteuerbare Tiefentladeschutz TSD 40 schützt die Batterie(n) vor Schädigung durch Tiefentladung. Herkömmliche Geräte schalten dazu auf einen Schlag angeschlossene Verbraucher ab. Mit dem zweistufigen Tiefentladeschutz können Sie wichtige bzw. sicherheitsrelevante Verbraucher weiterbetreiben, während Luxus-Verbraucher bei sinkender Batteriespannung in einem ersten Schritt abgeschaltet werden. Vor der drohenden Abschaltung warnt ein akustischer Alarm. Die Wiedereinschaltung erfolgt automatisch bei 12,5/25V.Mit der Einstellung „13 V“ kann ein Energiemanagement realisiert werden,z.B. kann eine zusätzliche Kühlbox, ein Heizteppich oder ein Warmwasserboiler aktiviert werden, sobald die Lichtmaschine läuft oder ein Solarpanel genug Energie erzeugt. Mit dem Fernbedienpanel FB-TSA können die beiden Ausgänge ferngeschaltet und im Notfall für eine kurze Zeitspanne wieder eingeschaltet werden.Betriebsspannung 12 / 24 V DC, über DIP-Schalter einstellbarSchaltleistung je Kanal (2) max. 40 AAbschaltspannung Rel.1* über DIP-Schalter einstellbar: 11,8 / 12,0 / 12,2 / 13 V @300 sAbschaltspannung Rel.2* über DIP-Schalter einstellbar: 10,8 / 11,2 V @50 sWiedereinschaltspannung* 12,5 VEigenstromverbrauch 1,3 mA / 12 V, 2 mA / 24 VAnschluss Schraubklemmen, max. 10 mm2Abmessungen L 130 x B 80 x H 42 mm* bei 24V: doppelte Werte!

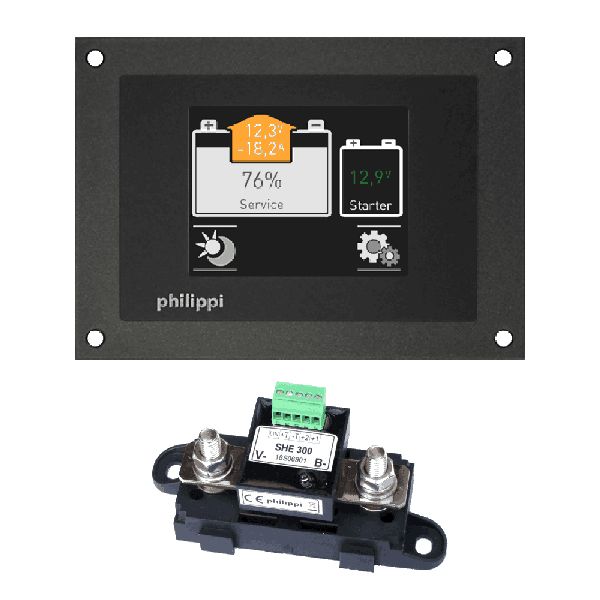

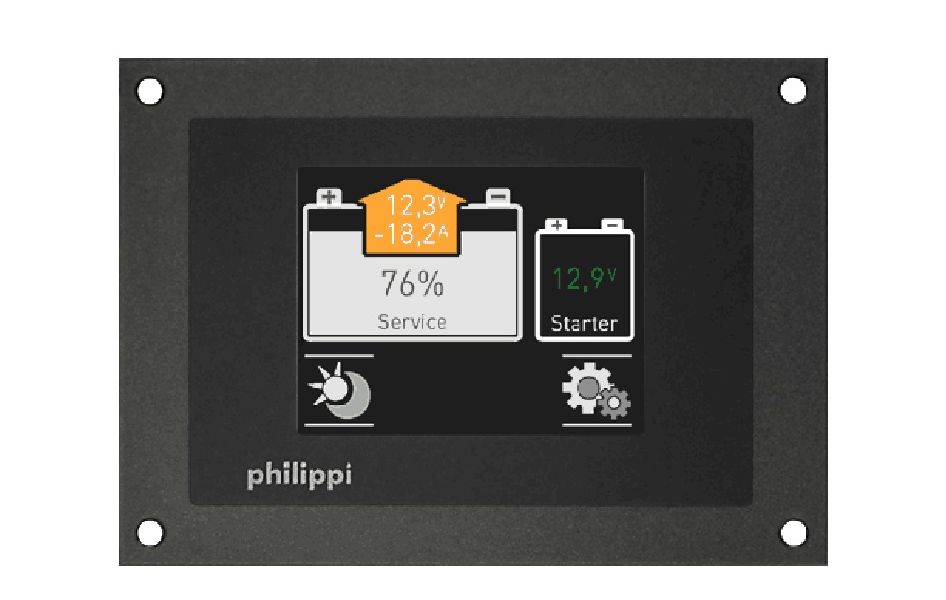

Die Lieferung erfolgt inkl. Shunt SHE 300Der Batterie Monitor BLS ist eine kompakte Batterieüberwachung für Batterieanlagen bestehend aus einer 12 V Starter-Batterie und einer oder mehreren parallel geschalteten 12 V Verbraucher-Batterie(n). Der 2,4“ TFT Touch-Bildschirm zeigt auf einen Blick alle wichtigen Daten der gesamten Batterieanlage ohne dass eine Taste bedient werden muss. Der eingebaute Helligkeitssensor dimmt automatisch bei Dunkelheit den Bildschirm und spart dabei wertvolle Energie.• Anzeige der aktuellen Spannung, des aktuellen Lade- bzw. Entladestroms, der verbleibenden Restzeit, der Batterie-Temperatur und den Ladezustand der Verbraucher-Batterie(n).• Weitere Informationen zur Nutzung der Verbraucher-Batterie(n): Anzahl der Ladezyklen, der Tiefentladungen und die mittlere Entladetiefe.• Warnung vor einer gefährlichen Tiefentladung durch einen einstellbaren akustischen Alarm.• Geeignet für alle Batterietypen wie Säure, GEL, AGM und LiFePO4Einfache InstallationDie Verbindung zwischen Monitor und Shunt besteht aus einer einzigen Leitung, auch eine bereits vorhandene Leitung kann genutzt werden.Einfache InbetriebnahmeEs muss nur die Batteriekapazität der Verbraucher-Batterie eingegeben werden und schon ist das System einsatzbereit.Einfache BedienungDadurch, dass alle relevanten Informationen auf einer Seite zusammengefasst sind, muss keine Taste gedrückt werden. Die wichtigen Informationen werden über Grafiken verständlich dargestellt und ermöglichen das schnelle Ablesen.Technische DatenNennspannung 12 / 24VStromaufnahme max. 50 mA @ 12V, Stand-by: 6 mAAbmessungen B 105 x H 75 x T 35 mmEinbauausschnitt 87 x 65 mmStrombelastbarkeit Shunt 300A, 600 A 1min, 1500 A 0,5 sErweitern Sie den Monitor BLS durch Anschluss eines Ladegerätes der Serie ACE zu einem vollwertigen Batterie-Lade-Management-SystemDas in den Automatiklader integrierte Interface ACE-LIN ermöglicht dem Batterie-Monitor BLS die Überwachung und Steuerung des Ladevorganges des Automatikladers ACE zur Optimierung der Ladung.Am Display kann zusätzlich die AC-Netzspannung, die Ladephase, die Batterie-Temperatur, die Ladespannung und der Ladestrom abgelesen werden.Per Tastendruck kann die Ladeleistung reduziert bzw. der Silent-Mode (Lüfter-Aus) aktiviert werden. Zur weiteren Lade-Überwachung kann z.B. ein Temperaturalarm definiert werden.

Tank Monitoring für bis zu 4 TanksEs können alle bekannten philippi Tanksensoren wie TGT/ TGW, UTV, TDS/TDN und DFS angeschlossen werden, auch bereits vorhandene Tanksensoren von Fremdherstellern mit den Signalen 10-180Ω / 240-33Ω / 0-5 V / 0-10 V/ 4-20 mA sind möglich. Jeder Tank kann zur eindeutigen Zuordnung individuell konfiguriert werden, auch die Anpassung an nicht-lineare Tankgeometrien ist möglich. Zur Überwachung können individuelle Tank-Alarme definiert werden. Monitoring für ACE-LadegeräteEin in den Automatiklader ACE inte_x0002_griertes Interface ACE-LIN ermöglicht die Überwachung des Ladevorgan_x0002_ges, die Anzeige der Netzspannung, der Ladephase, der Batterie_x0002_Temperatur und des Ladestromes. Einstellung der Lade-Leistung bei schwachem Landanschluss und des Silent-Mode (Lüfter-Aus) bei Modellen mit hoher Ladeleistung > 60 A.Intuitives, 3,5“ Farb-TFT-Touchscreen_x0002_Grafikdisplay mit Helligkeitssensor zur automatischen Anpassung der Displayhelligkeit. Die Tanksensoren, der Shunt und das Ladegerät-Interface „ACE-LIN“ müssen separat bestellt werden. Betriebsspannung 8 - 64 V Stromaufnahme max. 70 mA @ 12V, Stand-by: 6 mA Abmessungen L 105 x B 105 x H 35 mm Einbauausschnitt 88 x 88 mm

NMEA2000-Anschlusskabel zur Verwendung mit BTM-II und BLM2

zur Überwachung einzelner Ladequellen oder Verbraucher.Mit dem zusätzlichen Shunt kann z.B. die Leistung und der Energieertrag einer Solaranlage abgelesen werden. Geeignet für die Monitore BTM2, BLM2, VTM2 und LTM2Geliefert wird je nach Herstellerverfügbarkeit SHP 348 oder SHP 300. Beide Varianten sind für 12-und 24-Volt Systeme geeignet. Nur bei 48-Volt-Systemen ist der SHE 348 zwingend erforderlich!

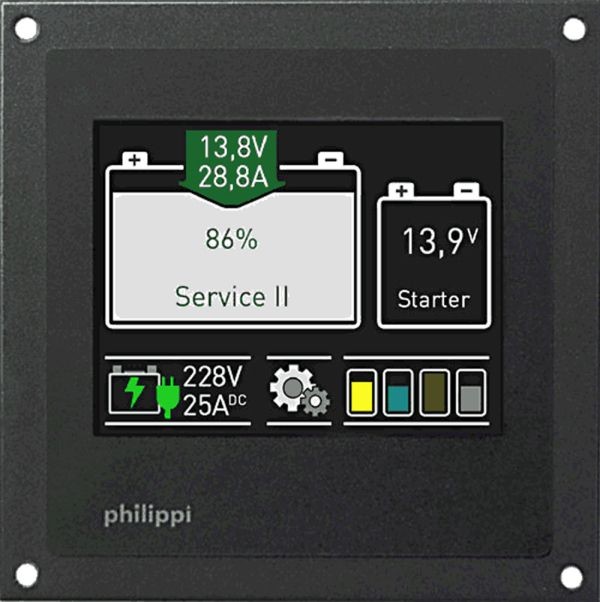

Die Weiterentwicklung des bewährten Batterie-Tankmonitors BTM beinhaltet eine integrierte NMEA2000 Schnittstelle, die die Batterie- und Tankdaten dem NMEA2000 Netzwerk zur Verfügung stellt. Damit können die Batterie- und Tankdaten auf kompatiblen Plottern zusätzlich dargestellt werden. Neu ist ebenfalls der Betrieb an 12 - 48 V DC Betriebsspannung, somit können in Verbindung mit dem Shunt SHE 348 auch 48 V Batterie_x0002_anlagen überwacht werden. Für den Anschluss an das NMEA2000 Netzwerk wird das N2K-Kabel zusätzlich benötigt. Das steckbare Kabel stellt die Verbindung über ein T-Stück (5 0411 1149) zu einem NMEA 2000 Bordnetz oder einem Raymarine Netzwerk her (Adapterkabel Seatalk/NMEA 2000 A06045).Intuitives, 3,5“ Farb-TFT-Touchscreen_x0002_Grafikdisplay mit Helligkeitssensor zur automatischen Anpassung der Displayhelligkeit. Incl. NMEA 2000 Schnittstelle Die Tanksensoren, der Shunt, das Ladegerät-Interface „ACE-LIN“ und das NMEA 2000 Anschlusskabel “N2K-Kabel” müssen separat bestellt werden. Betriebsspannung 8 - 64 V Stromaufnahme max. 70 mA @ 12V, Stand-by: 6 mA Abmessungen L 105 x B 105 x H 35 mm Einbauausschnitt 88 x 88 mm

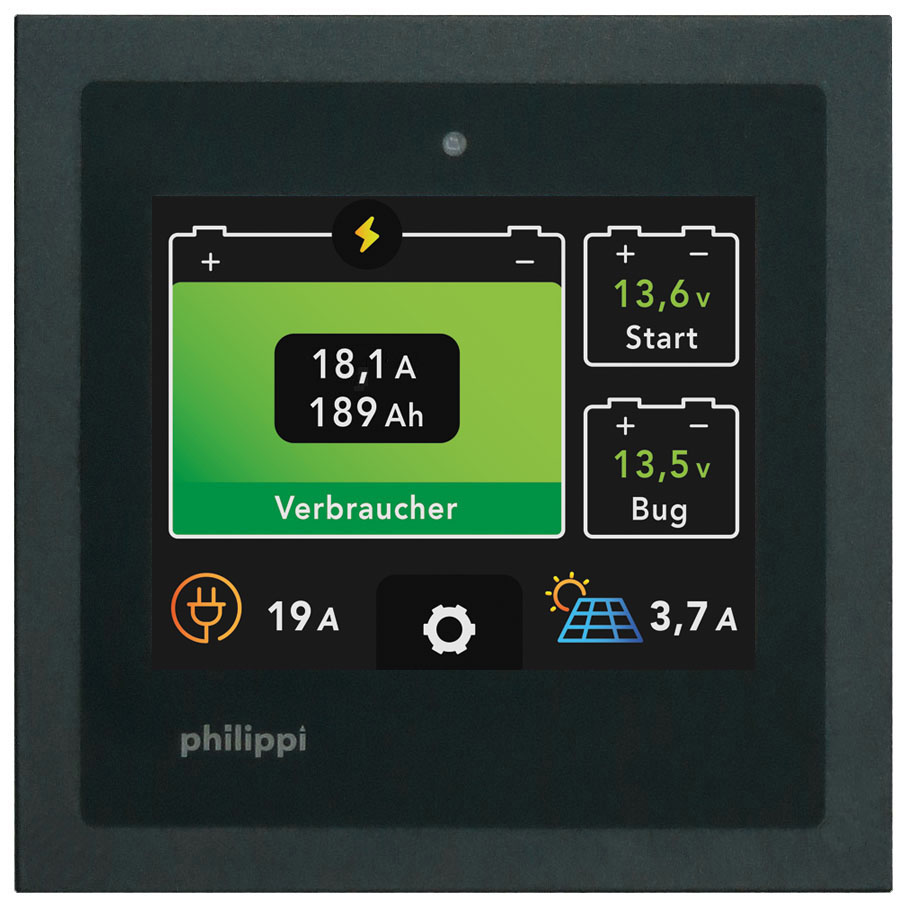

Alle Informationen rund um die Batterieanlage auf einen Blick und - wenn benötigt - auf Ihrem Kartenplotter über die NMEA2000/Seatalk NG Schnittstelle. Überwachung der Verbaucher- und Starterbatterie über den Shunt SHE 348 (im Lieferumfang enthalten). Mittels eines zusätzlichen Shunt SHP 300 kann die Leistung und der Energieertrag einer Solaranlage abgelesen werden. Für den Anschluss an ein NMEA 2000 oder Raymarine Netzwerk wird das N2K-Kabel mit M12-Stecker und für Raymarine ein zusätzlicher Adapter benötigt.Intuitives, 3,5“ Farb-TFT-Touchscreen-Grafikdisplay mit Helligkeitssensor zur automatischen Anpassung der Displayhelligkeit. Incl. NMEA 2000 Schnittstelle (Zubehör N2K Kabel). Erweitungsmöglichkeiten: Zusätzliche Messung einer Energiequelle (Solar etc.) über Shunt SHP. Batteriemanagement über fernsteuerbaren Hauptschalter FBR 265. Betriebsspannung 8 - 64 V Stromaufnahme max. 70 mA @ 12V, Stand-by: 6 mA Abmessungen L 105 x B 105 x H 35 mm Einbauausschnitt 88 x 88 mm

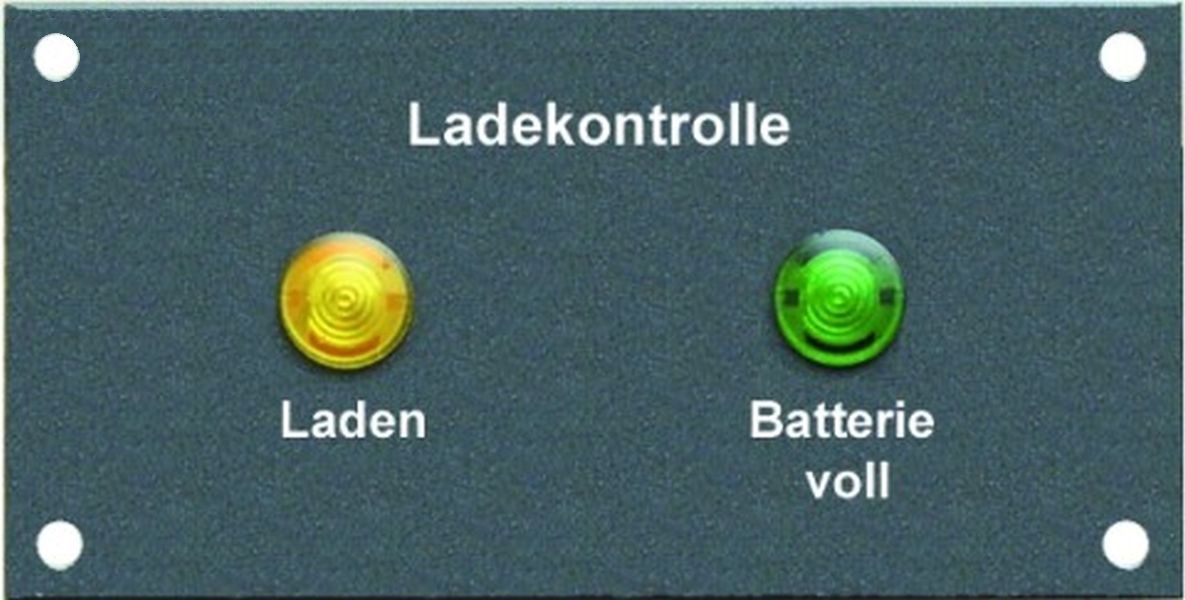

Fernanzeige für Ladegeräte ACE 12/25 ACE 12/40 ACE 24/20Set beinhaltet Panel, Interfaceplatine zum Einsetzen in das ACE und 5m VerbindungskabelAbmessungen B 105 x H 52,5 x T 40 mm

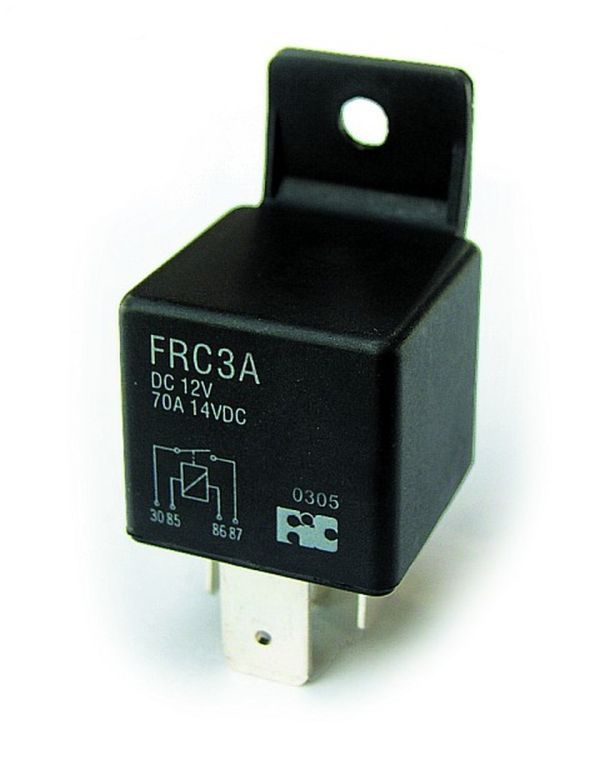

KFZ-Relais für allgemeine Anwendung oder als Batterie-Trennrelais für kleine Batterieanlagen.Spule 1,8 WSchaltstrom: 50 (70) A bzw. 40 A bei REL 4012 VAnschluss Flachstecker 9,6 mm / 6,3 mmAbmessungen B 32 x L 29 x H 59 mm Spule: 24 V / 1,8 WSchaltstrom: 50 (70) AAnschluss/th>: Flachstecker 9,6 mm / 6,3 mmAbmessungen (B x L x T): 32 x 29 x 59 mm

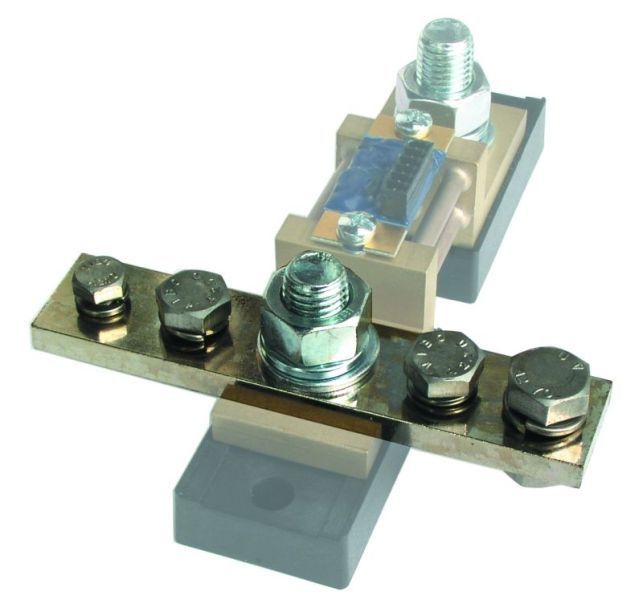

Massesammelschiene Type SAS 4

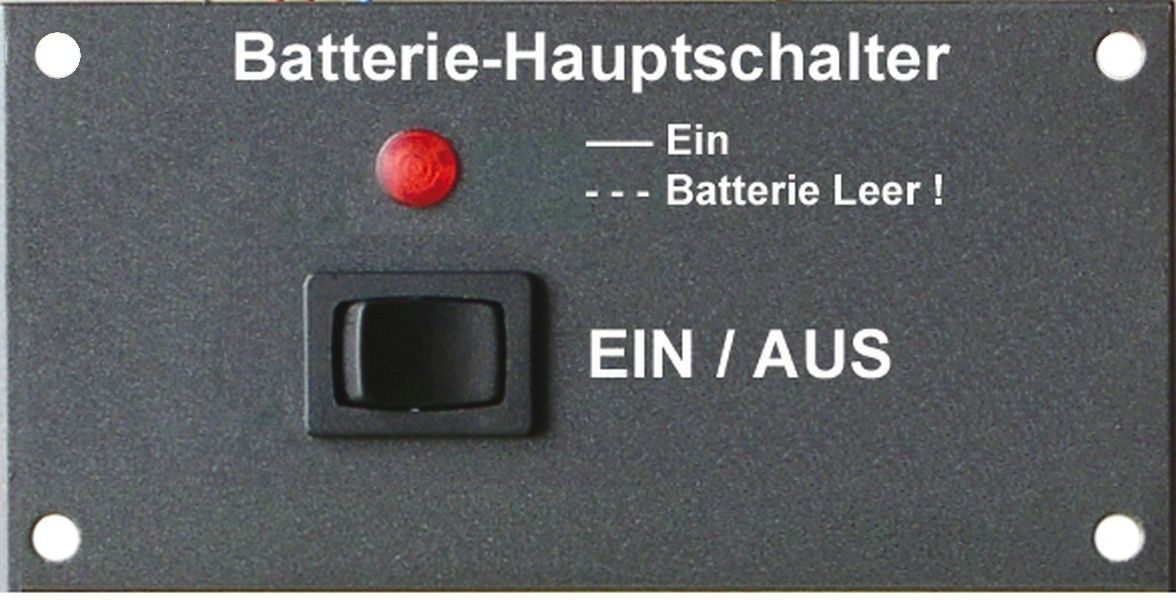

Steuerpanel für den Tiefentladeschutz TSD 40. Mit dem Steuerpanel können Verbraucher (bis 40A) über den TSD 40 geschaltet werden (EIN/AUS). Die Kontroll-LED zeigt den Betriebszustand an.Nicht für TSA 265 verwendbar!Abmessungen B 105 x H 52,5 x T 40 mm

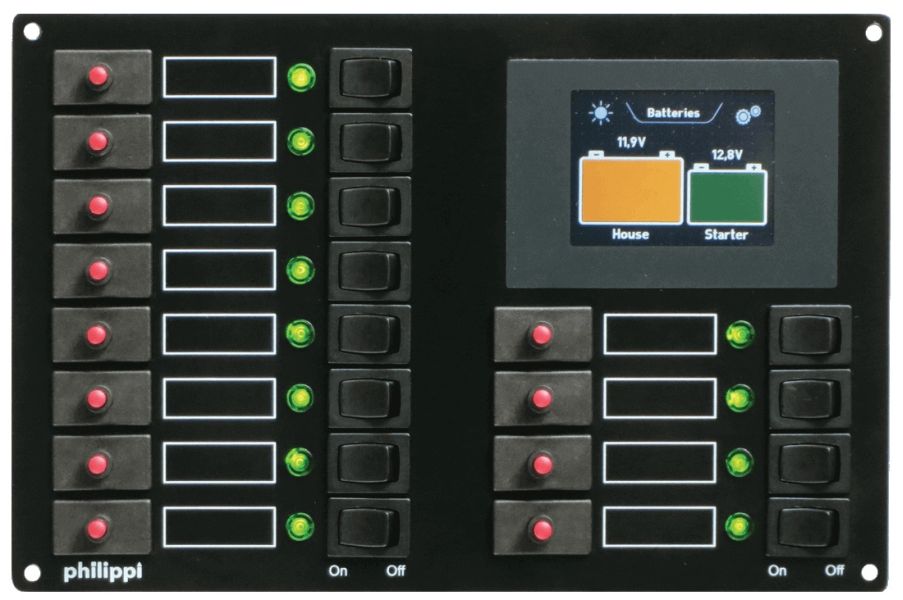

- 12 Stromkreise mit thermischen Schutzschaltern 8 A, Leuchtdiodenanzeige, Wippschaltern, Batterie-Tank-Monitor TCS (2x Spannungs-, 3x Tankanzeige)- Abmessungen B 220 x H 145 x T 70 mm- Hierzu empfohlene Reihenklemmen Type RKL 16/4Die Stromkreisverteiler der Serie 100 sind mit thermischen Sicherungsautomaten der Baureihe E-T-A 1140 ausgestattet. Jeder einzelne Stromkreis besteht aus einem thermischen Sicherungsautomaten, einer LED-Kontrollleuchte und einem Wippschalter. Im Kurzschlussfall springt der rote Knopf des thermischen Sicherungsautomaten heraus und die Kontrollleuchte erlischt. Durch Drücken des roten Knopfes kann nach Beseitigung des Fehlers der Stromkreis wieder in Betrieb genommen werden. Ab Werk werden 8 A-Typen eingesetzt, auf Wunsch können aber auch 4 A, 6 A, 8 A, 10 A, 12 A oder 16 A Sicherungsautomaten alternativ eingesetzt werden.Die Abmessungen der Panele sind aufeinander abgestimmt, sodass vertikal sowie horizontal mehrere Panele aneinander gefügt werden können.Der kompakte digitale 2,4“ Touchscreen Monitor PDM ist zur Batterie- und Tanküberwachung auf kleinen und mittleren Anlagen konzipiert.Es können die Starter- und die Verbraucherbatterie spannungsüberwacht werden.Zur Tankfüllstandsmessung stehen 3 Eingänge zur Verfügung. An Tank1 kann nur ein Tankgeber TGT / TGW angeschlossen werden.An Tank 2 und 3 können Tankgeber TGT / TGW bzw. UTV direkt angeschlossen werden, der Druckgeber TDS nach einer Hardware-Modifikation.

P-BUS System Monitor zur Anzeige, Steuerung und Überwachung aller Daten.Der System Monitor PSL ist der größe Bruder des PSM 2 und ist mit einem 5” Farb-Touchscreen ausgestattet. Er informiert auf verschiedenen Seiten über alle zur Verfügung stehenden Daten der elektrischen Anlage. Eine Verbindung zu einem NMEA 2000 Netzwerk kann mit dem zusätzlich zu erwerbenden Bauteil CBN hergestellt werden. Diese Netzwerk-Brücke übersetzt die P-Bus-Daten in das NMEA2000-Netzwerk (sofern es die Plotter-Software unterstützt).- 5“ Vollfarb- TFT-Grafikdisplay mit Touchscreen- Ein M12-T-Kabel und die beiden P-BUS Terminatoren (Abschlusswiderstände) sind im Lieferumfang enthalten- Betriebsspannung 8 - 32 V DC- Stromaufnahme max. 200 mA- Abmessungen B 157,5 x H 105 x T 35 mm- Einbauausschnitt B 120 x H 80 mmLIEFERBAR AB 3. QUARTAL 2017

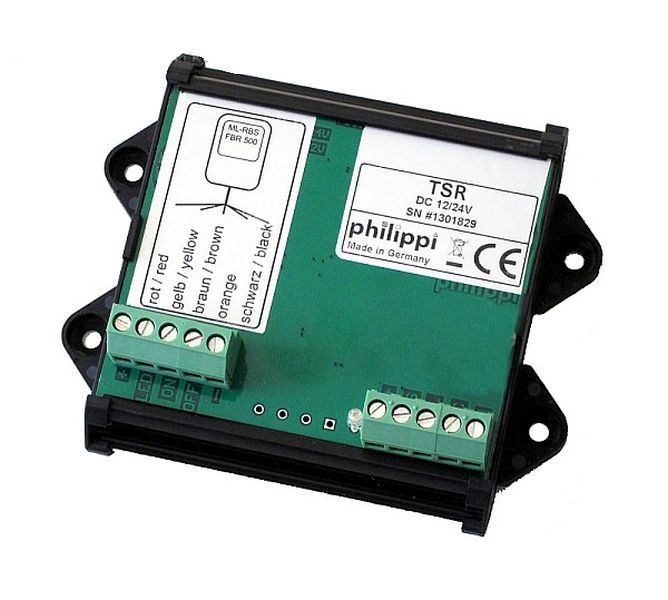

Mit Hilfe des Steuerinterface TSR kann der fernsteuerbare Batteriehauptschalter BlueSea ML (BS7700 - 500A Dauerleistung) auch als Tiefentladeschutz eingesetzt werden. Die manuelle Notbedienung am Relais ist möglich.- Nennspannung 12 V DC- Abschaltspannung 11,2 V @300 s- Wiedereinschaltspannung 12,5 V- Überspannungsabschaltung 15,6 V @60 s- Eigenstromverbrauch 1,3 mA- Abmessungen L 120 x B 110 x H 50 mm

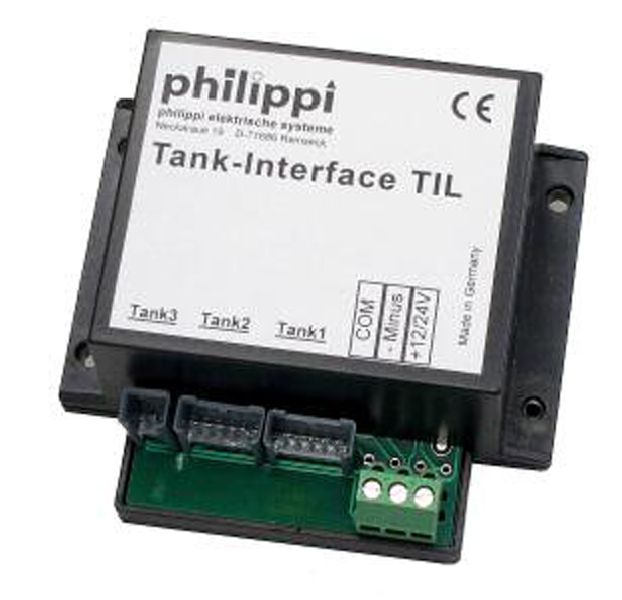

Das Tankinterface TIL adaptiert die Signale einer zweiten Frischwasser-Büschelsonde zu dem Batterie-Tank-Monitor BTM.Betriebspannung 10 – 30 V DCStromaufnahme 10 mAAbmessungen B 130 x H 80 x T 42 mm

Mit Hilfe des Steuerinterface TSR kann der fernsteuerbare Batteriehauptschalter BlueSea ML (BS7702 - 500A Dauerleistung) auch als Tiefentladeschutz eingesetzt werden. Die manuelle Notbedienung am Relais ist möglich.- Nennspannung 24 V DC- Abschaltspannung 22,4 V @300 s- Wiedereinschaltspannung 25 V- Überspannungsabschaltung 31,2 V @60 s- Eigenstromverbrauch 1,3 mA- Abmessungen L 120 x B 110 x H 50 mm

Die Lieferung erfolgt ohne ShuntDas in den Automatiklader integrierte Interface ACE-LIN ermöglicht dem Batterie-Monitor BLS die Überwachung und Steuerung des Ladevorganges des Automatikladers ACE zur Optimierung der Ladung.Am Display kann zusätzlich die AC-Netzspannung, die Ladephase, die Batterie-Temperatur, die Ladespannung und der Ladestrom abgelesen werden.Per Tastendruck kann die Ladeleistung reduziert bzw. der Silent-Mode (Lüfter-Aus) aktiviert werden. Zur weiteren Lade-Überwachung kann z.B. ein Temperaturalarm definiert werden.2,4“ TFT-Touch-Fernanzeigepanel für die Ladegeräte der Serie ACE.Zur Kommunikation des BLS mit dem Ladegerät, wird bei den Modellen ACE 12/25, ACE 12/40, ACE 12/60 und ACE 24/20, ACE 24/30, das optionale ACE-LIN Interface benötigt.Das Interface wird durch Einclipsen in die vorbereitete Halterung am Ladegerät ACE und Einstecken des Verbindungskabels in Betrieb genommen. Bei den Modellen mit integriertem Display, ist eine Nachrüstung des ACE-LIN Interfaces nur unter Wegfall des Displays und der P-BUS Schnittstelle möglich. Durch die erweiterung mit einem Shunt (SHE 300) kann der BLS zu einem vollwertigen Batteriemonitor erweiteret werden.Abmessungen B 105 x H 75 x T 40 mm

Der Tankmonitor BTS-T erweitet den bewährten Tankmonitor TCS um eine NMEA2000 Schnittstelle, um Spannungs-, Tank- und Druckdaten dem NMEA2000 Netzwerk zur Verfügung zu stellen. Damit können die Tankfüllstände und Druckwerte von Hydraulikzylindern auf kompatiblen Plottern zusätzlich dargestellt werden. Er kann auch als reines NMEA 2000 Tanksensor-Interface verwendet werden, mit komfortabler Einstellmöglichkeit über den Touch-Screen. In diesem Fall steht der Bildschirm z.B. im Motorraum als zusätzliche Anzeigergie zur Verfügung. Es können alle bekannten philippi Tanksensoren sowie bereits vorhandene Tanksensoren von Fremdherstellern mit den folgenden Signalen ange_x0002_schlossen werden: - Tanksensoren10–180 Ohm (TGW / TGT) - Tanksensoren 240–33 Ohm - Tanksensoren 0–300 Ohm (freie Eingabe) - Drucksonde TDS/TDN/TDT 4–20 mA - Ultraschall-Tankgeber 0,5 - 2,5 V (UTV) - Ultraschall-Tankgeber freie Einstellung der Tanktiefe (UTV 40 / 80) - Tanksensoren 0–3,5 V / 0-10V - Tanksensoren 0–1 (TRS 130 / RSW) Alle Einstellungen um die Tankgeber an die Tanks anzupassen werden komfortabel über den Bildschirm vorgenommen. Es sind keine zusätzlichen Programmiertools notwendig.Die Gerätefunktionen im Überblick: - Erfassung der Füllstande von bis zu 3 Tanks / Druckgeber - Erfassung der Spannungen von 2 Batteriegruppen - Einstellbare Alarmfunktion für leeren / vollen Tank - Einstellbare Alarmfunktion für Unter- / Überspannung der Batterien - Akustischer Alarm über internen Summer - Direkter Anschluss von bis zu 3 Tank-, Drucksensoren auf der Rückseite des MonitorsIntuitives, 2,4“ Farb-TFT-Touchscreen-Grafikdisplay mit Helligkeitssensor zur automatischen Anpassung der Displayhelligkeit. Incl. NMEA 2000 Schnittstellenkabel. Abmessungen: B 105 x H 75 x T 40 mm
