Sonar Module

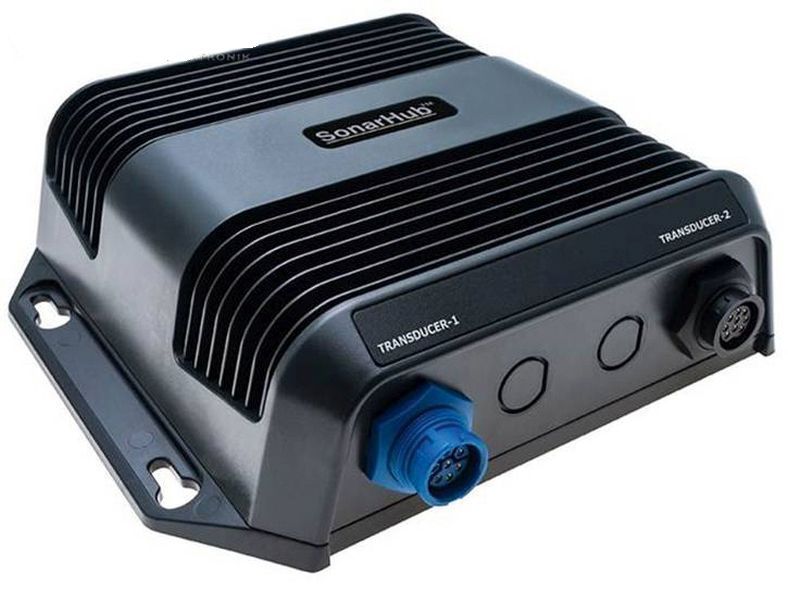

SonarHub™ - Sonar-Modul mit StructureScan HD + CHIRP-SonarDank hochentwickelter StructureScan HD und CHIRP Fishfinder-Technologie ist das kompakte SonarHub™ Modul ideal zum Auffinden von Fischen und Verfolgen des Köders. Es bietet leicht verständliche, bildähnliche Blicke auf die Strukturen und Einzelheiten des Meeresbodens.Der SonarHub™ kann ganz einfach an Lowrance HDS Gen2 / Gen2 Touch oder Simrad NSS / NSS Evo2 Multifunktionsdisplays angeschlossen werden. StructureScan® HD und CHIRP Sonartechnik machen es einfacher als je zuvor, die besten Fischfanggebiete zu aufzufinden.Das CHIRP-Sonar bietet hochaufgelöste Details bis in Tiefen von mehr als 1.000 m.Die hervorragende Zieltrennung und die Störunterdrückung machen die Sonarbilder klar und eindeutig erkennbar.Die StructureScan® HD Funktion ermöglicht bildähnliche Anzeigen für produktiveres Fischen, Tauchen und für Such- und Bergungstätigkeiten. Der Funktionsumfang des StructureScan® entspricht dem LLS-2 StructureScan® HD Sonar auf Seite 124.Der Broadband Sounder kann als Single-Frequenz Sonar auf einem Splitscreen zeitgleich mit der StructureScan® Darstellung abgebildet werden. Chirp-Sonar und StructureScan® können nichtgleichzeitig dargestellt werden.Der speziell entwickelte Schwinger bietet den branchenweit besten Seitenscannerbereich und Auflösung. Das SonarHub™ bietet klare Sicht direkt neben dem Boot und trennt Fische von der umgebenden Struktur. Man kann deutlich einzelne Fische erkennen und von anderen Objekten, Strukturen, Temperatursprungschichten und dem Meeresboden unterscheiden.An den SonarHub™ können folgende Geber angeschlossen werden: CHIRP Geber - Airmar TM150 oder B150M. Für Nutzung des CHIRP-Sonar und des Single-Frequenz Sonar (83 kHz)Oder:Lowrance / Airmar Geber für Broadband-Sounder (mit blauem Stecker) Für Nutzung des Broadband Sounders ohne CHIRPUnd gleichzeitig:StructureScan™ HD Geber - LSS-2 Für Nutzung des StructureScan® (Down- und Sidescan)Der SonarHub™ hat drei Ethernet Anschlüsse und ist daher gleichzeitig auch als Ethernet Verteiler verwendbar.Technische Daten:-CHIRP & Single-Frequenz Sonar:-Ausgangsleistung: 250 W RMS-Max. Tiefe (Schwingerabhängig): ca. 1065 m (3500 ft)-CHIRP Frequenzen: Low, Medium, High-Narrow-Band Frequenzen: 50 kHz / 83 kHz / 200 kHz-StructureScan:-Ausgangsleistung: 500 W RMS-Reichweite seitlich max.: ca. 90 m (300 ft), je Seite-Max. Tiefe: ca. 90 m (300 ft)-Frequenz: 455 & 800 kHz-Versorgungsspannung: 12 / 24 V DC (9 - 32 V DC)-Maße (BxHxT): 204 x 57 x 207 mm

StructureScan 3D wird durch eine Multi-Beam-Sonar-Technologie betrieben, die detaillierte Bilder in hoher Qualität erstellt. Dies gelingt, indem Abbildungen des Unterwasserterrains und des Fischbestands in einer hochauflösenden, dreidimensionalen 180-Grad-Ansicht angezeigt werden. Die realitätsgetreuen dreidimensionalen Abbildungen werden auf der Lowrance HDS Gen3 Serie an Fischfindern/Kartenplottern angezeigt, wenn die Geräte in Verbindung mit dem SideScan 3D-Skimmer-Schwinger und dem StructureScan 3D-Modul eingesetzt werden.Mit der ScanTrack Schwenk-Neige-Rotationssteuerung, den Bildschirmbefehlen und den benutzerfreundlichen, voreingestellten Ansichtspositionen lassen sich 3D-Bilder aus jedem Blickwinkel betrachten.Mit StructureScan 3D gelingt Anglern das Aufspüren von Fischbeständen noch besser. Selbst bei langsamster Fahrt können potentielle Fischgründe und Bodenbedeckungen im 180° Radius schnell abgesucht werden. Wie abrupte Tiefenänderungen, Punkte, Gräben, Felshaufen, Unterwasserbüsche, Seegras, Standholz, Wracks und mehr.Damit eine möglichst deutliche SideScan-Abbildung sichergestellt wird, wurde der StructureScan 3D-Schwinger mit noch mehr Sensoren ausgestattet.Das Unterwasserterrain neben dem Boot kann steuer- und backbord bis zu einer Entfernung von 200 Metern angezeigt werden. StructureScan 3D ermöglicht zahlreiche Möglichkeiten zur Ansicht, darunter zweidimensionales DownScan Imaging™ und StructureScan HD sowie eine neue, detailgetreue 3D-Ansicht. Mithilfe der voreingestellten virtuellen Point-of-View-Perspektiven oder der ScanTrack Schwenk-Neige-Rotationssteuerung können Ansicht und Perspektive für den Bereich unter Ihrem Boot angepasst werden. Durch eine Kombination von HD- und 3D-Ansicht erhalten Sie eine optimierte Übersicht darüber, wo sich Fische aufhalten, und können Fischereizonen noch besser abtasten.Durch die Leading Edge-Abtastung werden Abtaststrahlen beim Abtasten des Bodens deutlich grafisch dargestellt. Tiefe und Ausdehnung des gerade abgetasteten Bereichs werden als rote Fächer direkt unter dem Boot angezeigt. Bei Leading Edge ist außerdem eine Tiefenskala inbegriffen, die durch Heranzoomen nähere Details anzeigt und Ihnen einen Eindruck der Tiefe vermittelt.SelectScan schattiert automatisch Deckungen mit Fischbestand und schwebende Ziele in einer Farbe, die im Kontrast zu der gewählten Farbpalette steht, damit wird die Zielidentifikation einfacher denn je zuvor.Vertical Enhancement ist eine Skala, die Benutzer auswählen können und die die Höhenunterschiede sowie wichtige Änderungen der Tiefenkontur auf dem Bildschirm verstärkt und so deutlicher ausweist. Durch Vertical Enhancement werden auch geringe Änderungen der Tiefenstruktur sichtbar.Durch die Wegpunkt-Overlay-Funktion ist es ein Leichtes, Fischereizonen, Strukturen oder andere Unterwasserbereiche erneut aufzurufen. Über die Wegpunkt-Pfeiltasten kann ein Wegpunkt am Standort des Boots hinzugefügt oder in den Cursor-Modus gewechselt werden, um einen Wegpunkt für bestimmte Ziele, Köder oder Verstecke zu speichern.Die Standardkonfiguration des HDS Gen 3 und das StructureScan® 3D-Modul legen detaillierte Einstellungen für 3D-Bilder fest. Über den Schieberegler auf dem Bildschirm lassen sich Oberflächen-Klarheit und Kontrast anpassen. Mit der Einstellung "Oberflächen-Klarheit" werden Oberflächen-Störechos auf dem Bildschirm reduziert, indem die Empfindlichkeit des Empfängers nahe der Oberfläche verringert wird. Die Kontrasteinstellung verschiedener Farben macht Fische und Strukturen besser sichtbar.Über Ethernet-Ports können bis zu drei Netzwerkgeräte angeschlossen werden.Technische Daten:· Echolot Ausgangsleistung Max RMS: 500W · Echolotfrequenzen Enhanced 455 kHz · SideScan Imaging: · Max Range: 600 ft./183 m · Track bottom: 35 mph/56 kph · Mark objects: 15 mph/24 kph · Optimum imaging: 2-8 mph/3-13 kph · DownScan Imaging: · Max Depth: 300 ft / 92 m · Track bottom: 35 mph/56 kph · Mark objects: 2-8 mph/3-13 kph · Optimum imaging: 2-8 mph/3-13 kph · Eingangsspannung 10V - 17 V DC · Stromverbrauch Max: 0,75 A, Typical: 0,60 A, Inrush: 4,7 A pk · Länge Geberkabel 20 ft/ 6m Lieferumfang:1 Stück StructureScan 3D Blackbox1 Stück StructureScan 3D transducer1 Stück Power cable1 Stück 4,5m Ethernet cable

StructureScan 3D wird durch eine Multi-Beam-Sonar-Technologie betrieben, die detaillierte Bilder in hoher Qualität erstellt. Dies gelingt, indem Abbildungen des Unterwasserterrains und des Fischbestands in einer hochauflösenden, dreidimensionalen 180-Grad-Ansicht angezeigt werden. Die realitätsgetreuen dreidimensionalen Abbildungen werden auf der Lowrance HDS Gen3 Serie an Fischfindern/Kartenplottern angezeigt, wenn die Geräte in Verbindung mit dem SideScan 3D-Skimmer-Schwinger und dem StructureScan 3D-Modul eingesetzt werden.Mit der ScanTrack Schwenk-Neige-Rotationssteuerung, den Bildschirmbefehlen und den benutzerfreundlichen, voreingestellten Ansichtspositionen lassen sich 3D-Bilder aus jedem Blickwinkel betrachten.Mit StructureScan 3D gelingt Anglern das Aufspüren von Fischbeständen noch besser. Selbst bei langsamster Fahrt können potentielle Fischgründe und Bodenbedeckungen im 180° Radius schnell abgesucht werden. Wie abrupte Tiefenänderungen, Punkte, Gräben, Felshaufen, Unterwasserbüsche, Seegras, Standholz, Wracks und mehr.Damit eine möglichst deutliche SideScan-Abbildung sichergestellt wird, wurde der StructureScan 3D-Schwinger mit noch mehr Sensoren ausgestattet.Das Unterwasserterrain neben dem Boot kann steuer- und backbord bis zu einer Entfernung von 200 Metern angezeigt werden. StructureScan 3D ermöglicht zahlreiche Möglichkeiten zur Ansicht, darunter zweidimensionales DownScan Imaging™ und StructureScan HD sowie eine neue, detailgetreue 3D-Ansicht. Mithilfe der voreingestellten virtuellen Point-of-View-Perspektiven oder der ScanTrack Schwenk-Neige-Rotationssteuerung können Ansicht und Perspektive für den Bereich unter Ihrem Boot angepasst werden. Durch eine Kombination von HD- und 3D-Ansicht erhalten Sie eine optimierte Übersicht darüber, wo sich Fische aufhalten, und können Fischereizonen noch besser abtasten.Durch die Leading Edge-Abtastung werden Abtaststrahlen beim Abtasten des Bodens deutlich grafisch dargestellt. Tiefe und Ausdehnung des gerade abgetasteten Bereichs werden als rote Fächer direkt unter dem Boot angezeigt. Bei Leading Edge ist außerdem eine Tiefenskala inbegriffen, die durch Heranzoomen nähere Details anzeigt und Ihnen einen Eindruck der Tiefe vermittelt.SelectScan schattiert automatisch Deckungen mit Fischbestand und schwebende Ziele in einer Farbe, die im Kontrast zu der gewählten Farbpalette steht, damit wird die Zielidentifikation einfacher denn je zuvor.Vertical Enhancement ist eine Skala, die Benutzer auswählen können und die die Höhenunterschiede sowie wichtige Änderungen der Tiefenkontur auf dem Bildschirm verstärkt und so deutlicher ausweist. Durch Vertical Enhancement werden auch geringe Änderungen der Tiefenstruktur sichtbar.Durch die Wegpunkt-Overlay-Funktion ist es ein Leichtes, Fischereizonen, Strukturen oder andere Unterwasserbereiche erneut aufzurufen. Über die Wegpunkt-Pfeiltasten kann ein Wegpunkt am Standort des Boots hinzugefügt oder in den Cursor-Modus gewechselt werden, um einen Wegpunkt für bestimmte Ziele, Köder oder Verstecke zu speichern.Die Standardkonfiguration des HDS Gen 3 und das StructureScan® 3D-Modul legen detaillierte Einstellungen für 3D-Bilder fest. Über den Schieberegler auf dem Bildschirm lassen sich Oberflächen-Klarheit und Kontrast anpassen. Mit der Einstellung "Oberflächen-Klarheit" werden Oberflächen-Störechos auf dem Bildschirm reduziert, indem die Empfindlichkeit des Empfängers nahe der Oberfläche verringert wird. Die Kontrasteinstellung verschiedener Farben macht Fische und Strukturen besser sichtbar.Über Ethernet-Ports können bis zu drei Netzwerkgeräte angeschlossen werden.Technische Daten:· Echolot Ausgangsleistung Max RMS: 500W · Echolotfrequenzen Enhanced 455 kHz · SideScan Imaging: · Max Range: 600 ft./183 m · Track bottom: 35 mph/56 kph · Mark objects: 15 mph/24 kph · Optimum imaging: 2-8 mph/3-13 kph · DownScan Imaging: · Max Depth: 300 ft / 92 m · Track bottom: 35 mph/56 kph · Mark objects: 2-8 mph/3-13 kph · Optimum imaging: 2-8 mph/3-13 kph · Eingangsspannung 10V - 17 V DC · Stromverbrauch Max: 0,75 A, Typical: 0,60 A, Inrush: 4,7 A pk Lieferumfang:1 Stück StructureScan 3D Blackbox1 Stück Power cable1 Stück 4,5m Ethernet cable

Das S3100 unterstützt hochauflösendes Active Imaging HD-Sonar auf HDS LIVE- und Elite FS-Displays. Active Imaging HD liefert mit dem Lowrance CHIRP-Sonar und hochfrequentem (bis zu 1 MHz) SideScan und DownScan Imaging die klarsten Bilder von Fischen und Strukturen plus FishReveal DownScan- und SideScan-Ansichten, was die Identifizierung von Fischen unterhalb und an den Seiten des Bootes erleichtert.Mit der neuen FishReveal SideScan-Ansicht sind Fische auf beiden Seiten des Bootes leicht zu sehen und einfach zu identifizieren. Auf einem Bildschirm werden die unglaublichen Details des hochfrequenten SideScan mit der hervorragenden Klarheit und Zieltrennung des Lowrance CHIRP-Sonars kombiniert. Mit zwei vollständig unabhängigen Sonarkanälen mit jeweils 1 kW können Sie das S3100 an bis zu zwei zusätzliche Schwinger anschließen, um mehrere Tiefenbereiche gleichzeitig abzudecken. Erhalten Sie stets die klarsten Sonarbilder dank des integrierten AnLuv Ausgleichs, der die Sonarbilder selbst bei stärkerem Wellengang durch den Ausgleich von Bootsbewegungen stabil hält.
