Sammelschienen / Stützpunkte

Kabeldurchführung innen max.17,3mm

Hochbelastbare Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø 5/16“ (7,9 mm) und 12 Schraubanschlüssen Ø 4,8 mm. Verwendbar für Plus- oder Minuspol. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 250 A AC/DC. Maße (LxBxH): 197 x 38 x 43 mm.

Hochbelastbare Sammelschiene aus verzinntem Kupfer, mit 6 Gewindebolzen Ø 5/16“ (7,9 mm). Verwendbar für Plus- oder Minuspol. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 250 A AC/DC. Maße (LxBxH): 197 x 38 x 43 mm.

Durchführungsbolzen FeedThrough 5/16-18 Stud Blk

Durchführungsbolzen FeedThrough 5/16-18 Stud Red

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø ¼“ (6,3 mm) und 10 Schraubanschlüssen Ø 4 mm. Schutzkappe aus transparentem widerstandsfähigem Kunststoff im Lieferumfang. Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 149 x 32 x 38 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø ¼“ (6,3 mm) und 10 Schraubanschlüssen Ø 4 mm. Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 155 x 32 x 38 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø ¼“ (6,3 mm) und 20 Schraubanschlüssen Ø 4 mm. Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 232 x 32 x 38 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø 4,8 mm und 5 Schraubanschlüssen Ø 4 mm. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 100 A AC/DC. Maße (BxHxT): 107 x 23 x 32 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 4 Gewindebolzen Ø ¼“ (6,3 mm). Schutzkappe aus transparentem widerstandsfähigem Kunststoff im Lieferumfang. Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 149 x 32 x 38 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø ¼“ (6,3 mm) und 20 Schraubanschlüssen Ø 4 mm. Schutzkappe aus transparentem widerstandsfähigem Kunststoff im Lieferumfang. Spannungsbereich max. 300 V AC / 48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 232 x 32 x 38 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 2 Gewindebolzen Ø 4,8 mm und 5 Schraubanschlüssen Ø 4 mm. Schutzkappen aus transparentem widerstandsfähigem Kunststoff im Lieferumfang. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 100 A AC/DC. Maße (BxHxT): 107 x 23 x 32 mm.

Hochwertige Sammelschiene aus verzinntem Kupfer, mit 4 Gewindebolzen Ø 4,8 mm. Schutzkappen aus transparentem widerstandsfähigem Kunststoff im Lieferumfang. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 100 A AC/DC. Maße (BxHxT): 107 x 23 x 32 mm.

2-polige Sammelschiene aus Kupfer mit verzinnter Oberfläche, mit 2 x 5 Schraubanschlüssen Ø 4 mm. Ermöglicht den zweipoligen Anschluss von Verbrauchern an einer Anschlusseinheit. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 100 A. Maße (LxB): 77 x 46 mm.

2-polige Sammelschiene aus Kupfer mit verzinnter Oberfläche, mit 2 x 10 Schraubanschlüssen Ø 4 mm. Ermöglicht den zweipoligen Anschluss von Verbrauchern an einer Anschlusseinheit. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 100 A. Maße (LxB): 129 x 46 mm.

Kompakte Sammelschiene mit 5 Verbraucher- und 2 Zuleitungsanschlüssen. Ideal zum Verbinden der Minusanschlüsse in kleinen Anlagen.Passende Abdeckung AMS 7 aus Kunststoff zum Aufstecken auf die Schraubbolzen.Abmessungen L 107 x B 22 x H 22 mm

Kompakte Sammelschiene mit 10 Verbraucher- (8-32 Schrauben) und 2 Zuleitungsanschlüssen (1/4” Schraubbolzen). Ringkabelschuhe mit 4 mm bzw. 6 mm passend. Passende Abdeckung AMS 12 aus Kunststoff zum Aufstecken auf die Schraubbolzen.Abmessungen: L 155 x B 32 x H 32 mm

Abdeckung für Sammelschiene mit 20 Verbraucher- und 2 Zuleitungsanschlüssen. Passende Abdeckung AMS 22 aus Kunststoff zum Aufstecken auf die Schraubbolzen.Lieferumfang: nur die Abdeckuzng - ohne Schiene!

Schutzgehäuse aus widerstandsfähigem Kunststoff mit mattierter Abdeckung, passend für MaxiBus Sammelschienen Art.-Nr. 1459701 (BS2105) und Art.-Nr. 1460001 (BS2126). Maße (LxBxH): 222 x 67 x 59 mm.

Ideal als Anschlusskasten für Verbraucher. Zwei verzinnte Kupfer-Sammelschienen mit je 2 Gewindebolzen Ø 5/16“ (7,9 mm) und je 5 Schraubanschlüssen Ø 4,8 mm. Gehäuse aus widerstandsfähigem Polykarbonat mit mattierter Abdeckung. Spannungsbereich max. 300 V AC /48 V DC, Dauerbelastung max. 130 A AC / 150 A DC. Maße (BxHxT): 124 x 66 x 38 mm.

Sammelschiene mit Messingkontakten. 20 Anschlüsse Ø 4 mm, 2 Bolzen Ø 6 mm. Maße (LxBxH): 226 x 32 x 27 mmAUSLAUFARTIKEL - LIEFERBAR SO LANGE DER VORRAT REICHT!

2 Gewindebolzen Ø 5/16" (7,9 mm)6 weitere Befestigungsmöglichkeiten

passt für 2127/2128 sowie BS2127/BS2128

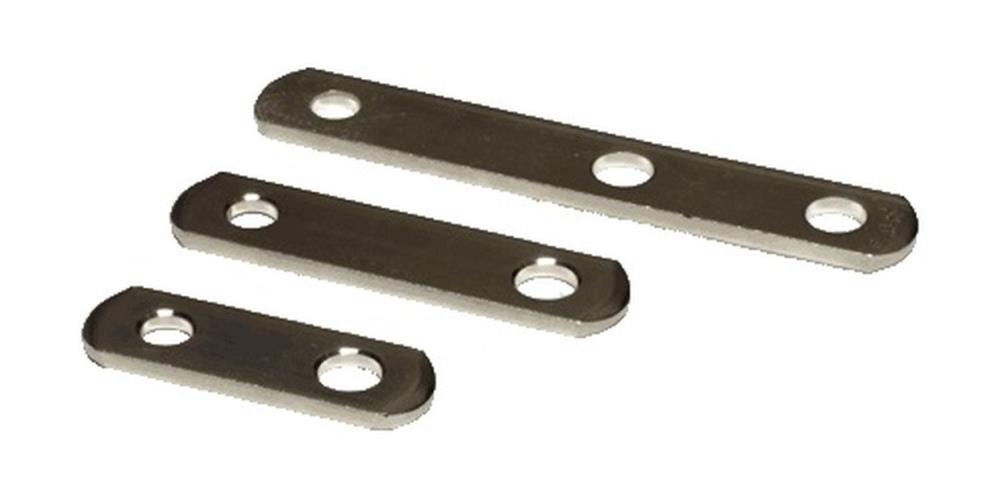

PHILIPPI - Power Install System 250Verbindugsschiene Kupfer vernickelt 80 mm² zur Verbindung der PowerInstall Elemente.EBV 1: Lochabstand 25-33 mm(Achtung: auf dem Bild sind alle Varianten abgebildet, geliefert wird nur eine davon: EBV 1)Die Installation von Hochstromkomponenten wie Hauptschalter und Sicherungen ist eine platz- und zeitraubende Aufgabe, da die Verbindung der einzelnen Komponenten aufgrund von mechanischen Unterschieden oftmals nur mit flexiblen Leitungen hergestellt werden kann. Unser neu entwickeltes Hauptverteilungssystem spart enorm viel Platz, Zeit und Geld. Zudem erhöht es die Sicherheit, da alle Verbindungen über passende Kupferlaschen miteinander verbunden werden. Die zentrale Komponenten sind der mechanisch schaltbare (EBH 250) oder der elektrisch fernbedienbare Batterie-Hauptschalter (FBR/TSA/FBC 265). Die nachfolgende Absicherung kann mit den Streifensicherungshalter ESH oder den Bolzensicherunghaltern EBF erfolgen.Am Ein- und Ausgang der Batterie-Hauptschalter kann ein Sicherungs-block ESF montiert werden, um Messleitungen und Verbraucher wie Bilgenpumpe, Ladegerät oder Heizung mit Dauerplus zu versorgen. Die Strombelastbarkeit des Systems beträgt 250 A und ist für DC 12 V und 24 V geeignet.Durch Kombination von mehreren Komponenten lässt sich eine kompakte Hauptstromverteilung für Starter- und Verbraucher-Batterie aufbauen, die zusätzlich mit einem Notschalter zum Start des Motors über die Verbraucher-Batterie ergänzt werden kann. Alternativ kann auch ein Laderelais eingesetzt werden. Dabei können mechanische oder fernbedienbare Hauptschalter (FBA / TSA / FBC) verwendet werden. An die Hauptschalterausgänge können Sicherungsblöcke angebaut werden, um die Hauptleitungen abzusichern. Seitlich können noch Kleinsicherungs-blöcke zur Absicherung von Dauerplus-Verbrauchern ergänzt werden. Die Verbindung erfolgt mit den passenden Verbindungslaschen.
